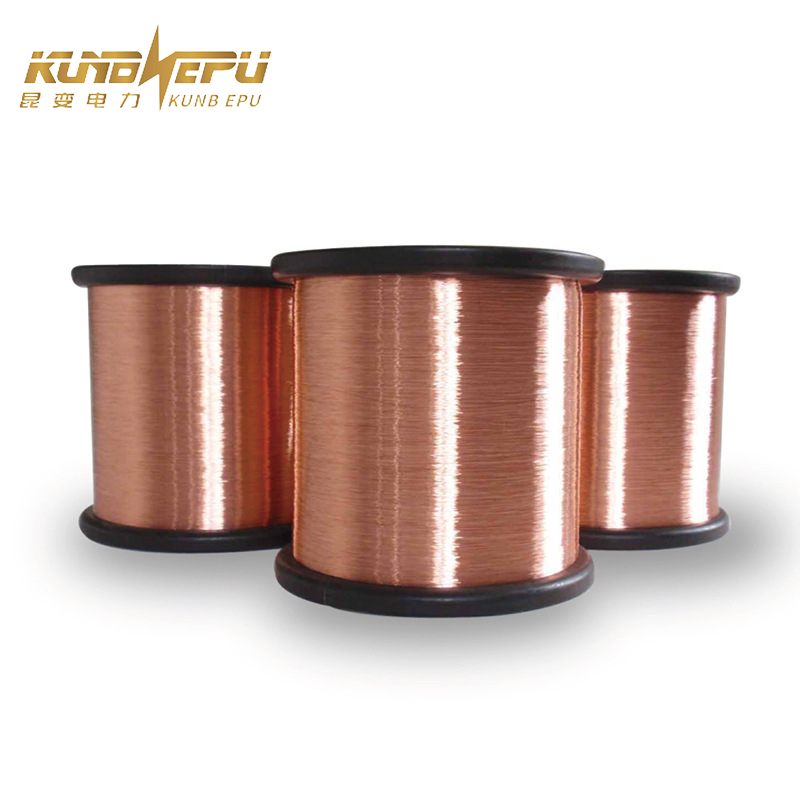

Hogyan teljesít az emaillezett vezeték a villámvédelmi földelőrendszer alkalmazásokban?

Az emaillezett vezeték megértése és szerepe az elektromos rendszerekben

Elektromos rendszerekben használt emaillezett rézvezeték alkalmazásai

Az emaillezett vezeték kulcsfontosságú szerepet játszik a mai villamos rendszerekben, lehetővé téve kisebb méretű, hatékonyabb motorok, transzformátorok és tekercsek készítését. A vékony szigetelőréteg e vezetékeken lehetővé teszi az egymáshoz közelebb helyezésüket rövidzárlatok aggálya nélkül, ami különösen fontos olyan helyeken, ahol a hely szűkös, mint például repülőgépek elektronikájában vagy MRI-készülékekben. Egyre több alkalmazást találunk a villámvédelemben is, ahol az emaillezett vezetők pl. túlfeszültség-védőkben és zárlati áramkorlátozókban jelennek meg. Szigetelésük szabályozása valójában megakadályozza a nem kívánt energia kiszivárgását az elektromos hálózatokban gyakran előforduló hirtelen feszültségnövekedések idején.

Anyagok villamos vezetőképessége villámvédelmi rendszerekben

Amikor LPS vezetőkről van szó, a réz továbbra is az arany standard, kiváló elektromos vezetőképessége miatt, amely eléri a 100% IACS értéket, valamint képessége miatt, hogy jobban kezelje a túlfeszültségeket, mint a legtöbb más anyag. Az alumínium csupán körülbelül 61% IACS-értéket ér el, míg a bevonatos acélok teljesítménye szintén alacsonyabb. A 2023-as EMV-pajzsolási tanulmányok legújabb eredményei érdekes dolgot mutattak ki: a rézmagú zománcozott vezetékek ténylegesen körülbelül 42 százalékkal gyorsabban képesek elvezetni az átmeneti energiát villámcsapás esetén. Mit jelent ez gyakorlatilag? Azt, hogy kisebb az esélye annak, hogy ellenállási fűtés okozta problémák alakuljanak ki azon földelőelektródákban, amelyekre olyan nagymértékben támaszkodunk. Még akkor is, amikor a helyzet rendkívül intenzívvé válik, és a csúcsáramok ipari környezetben 200 kiloamper fölé emelkednek, a réz megbízhatóan teljesít, ahol más anyagok már meghibásodhatnak.

Zománcozott vezeték szigetelési tulajdonságai és dielektromos szilárdsága: Átütés megelőzése

Amikor az elektromos szigetelésről van szó, a poliuretán és a poliészter zománcbevonatok különleges tulajdonságokkal rendelkeznek. Ezek az anyagok körülbelül 12 kV/milliméter dielektromos szilárdságot bírnak, ami valójában körülbelül nyolcszor jobb, mint amit általában a szabványos PVC-szigetelésű kábeleknél látunk. Ez különösen fontos, mert ezek a bevonatok megakadályozzák a kellemetlen ívek kialakulását a vezetők között, amikor nedves talajviszonyok között helyezkednek el. Mindannyian láttuk már, mi történik, ha a földelőrácsok nincsenek megfelelően védve ilyen problémák ellen. Emellett ezek a zománcrétegek akkor is megtartják szilárdságukat, amikor a hőmérséklet akár 150 °C-ra is emelkedik. És itt jön egy további érdekes tény: rövid, mikromásodperces időtartamra több mint 10 kV-os túlfeszültséget is elbírnak. Ilyen tartósság révén a rendszer megbízhatóan működik akkor is, ha váratlan feszültségcsúcsok lépnek fel.

Zománcbevonatú vezetők anyagkiválasztása villámvédelmi rendszerekhez

Réz, alumínium és bevonatos vezetők összehasonlítása az LPS-ben

A réz továbbra is az első választás villámvédelmi rendszerekhez, mivel kiváló vezetőképességgel rendelkezik, körülbelül 59,6 mega-siemens per méter szobahőmérsékleten, valamint képes problémamentesen elviselni a nagyon erős túláramokat. Az alumíniumnak ugyanakkor vannak előnyei – körülbelül 40 százalékkal könnyebb, mint a réz, és költsége kb. 65 százalékkal alacsonyabb az előző év IEC szabványai szerint. Ám van egy buktató, amikor alumíniumot használnak kívülről: a korrózió komoly problémává válhat, hacsak nem visznek fel speciális bevonatot. Egy 2023-ban a Journal of Electrostatics folyóiratban megjelent tanulmány érdekes eredményre jutott: polimer bevonatú lakkdrótokat vizsgáltak, és azt találták, hogy ezek a vezetők oxidációs rátáját majdnem háromnegyedével csökkentették a tengerparton elhelyezett, nyers vezetőkhöz képest, ahol a sós levegő felgyorsítja az anyagromlást. Így bár a réz jobb vezető, ez a bevonatos alternatíva jó ellenálló képességet mutat kemény körülmények között, így bizonyos alkalmazásoknál fontolóra érdemes venni.

A szigetelt és csupasz vezetők teljesítményének kompromisszumai a földelésben

A csupasz vezetők általában jobb kapcsolatot létesítenek a talajjal, ami hatékonyabbá teszi az ionok mozgását, és alacsonyabb ellenállású földelést eredményez túlfeszültségek esetén. Másrészről, a lakkal bevont vezető használata megakadályozhatja a környező fémalkatrészek közötti nem kívánt érintkezést. Ez valójában a zavaró földhurkos problémákat körülbelül háromnegyed részére csökkenti a NEMA 2022-es adatai szerint. Azonban fontos megjegyezni, hogy a lakkal bevont rézvezetők körülbelül 12–18 százalékkal nagyobb ellenállást mutatnak 100 kHz körüli frekvenciákon, mint a csupasz társaik. Az olyan rendszerekkel dolgozó mérnökök, amelyek magas frekvenciájú jeleket kell kezeljenek, feltétlenül figyelembe kell vegyék ezt a különbséget a tervezés során.

Lakkal bevont vezető feszültségállósága és túlfeszültség-ellenállása

A mai poliuretán bevonatú vezetékek olyan szigetelőképességgel rendelkeznek, amely elérheti a körülbelül 25 kV-ot milliméterenként, ami jelentősen magasabb, mint a villámcsapások által tipikusan generált 5–10 kV, az IEEE 2023-as szabványa szerint. Kétrétegű zománcozott bevonatok esetén a tesztek azt mutatják, hogy képesek megtartani kb. 98%-át túlvezetési áramvezető-képességüknek akkor is, ha ötven, 10 kiloamperes, 8/20 mikromásodperces hullámformájú, szimulált villámcsapásnak voltak kitéve. Olyan helyzetekben, ahol a megbízhatóság elsődleges szempont, különleges, 200 fokos Celsius-minősítésű zománcozott vezetékek is elérhetők, amelyek megfelelő szigetelést nyújtanak akár többszöri, 150 °C-ig terjedő hőmérsékletugrás hatására is, amelyek az elektromos túlterhelések során fellépő energiaelnyelődésből származnak.

Villámáram viselkedése és földelőrendszer tervezése szigetelt vezetőkkel

A modern villámvédelmi rendszerek olyan vezetőket igényelnek, amelyek képesek kiegyensúlyozni az áramütés hatékony elvezetését a szigetelés megbízhatóságával. A villámcsapások során fellépő tranziens feszültségek akár 100 kV felett is lehetnek, így anyagokra van szükség, amelyek képesek az éles elektromos terhelések ellenállni, miközben stabil földelési teljesítményt biztosítanak (LSP Global 2023).

Túláram-eloszlás földelőhálózatokban villámcsapások idején

A villámáramok a legkisebb impedanciájú utat követik az összekapcsolt földelőelektródák mentén. A kutatások szerint az emaillezett vezeték szigetelt kialakítása lehetővé teszi az áram egyenletesebb eloszlását több párhuzamos úton, csökkentve az induktív csatolást 18-22%-kal a szigeteletlen vezetőkhöz képest. Ez az eloszlás csökkenti a helyi túlmelegedést a talaj–elektróda határfelületeken, növelve ezzel a rendszer élettartamát.

Vezetőméret és elektromos teljesítmény tranziens túlfeszültség alatt

Paraméter	Csupasz réz (6 AWG)	Emaillezett réz (6 AWG)
Feszültségellenállás	0 kV	2,5-15 kV
Csúcsáram kezelése	200 kA (egyedi út)	40–50 kA (útvonalanként)
Korrózióállóság	Mérsékelt	Magas (H osztályú lakk)

A megfelelő vezetőméret-kiválasztás figyelembe kell vegye a folyamatos áramterhelhetőséget és az átmeneti túlterhelési körülményeket egyaránt. A lakk szigetelés akár 15 kV/mm-es dielekromos szilárdságot biztosít, ami lehetővé teszi, hogy kisebb keresztmetszetű vezetők is kezelni tudják az ekvivalens túlfeszültségi energiát elosztott kisütési utakon keresztül.

Földhurkok és zavarok csökkentése szelektíven szigetelt lakkdróttal

A földelési hálózatokban a szigetelés megszakításának stratégiai alkalmazása megakadályozza az egymáshoz kapcsolódó rendszerek közötti keringő áramok kialakulását. Terepi vizsgálatok adatközpontok földelési alkalmazásaiban azt mutatták, hogy a lakkdrótot használó hibrid konfigurációk 54%-kal csökkentik az elektromágneses zavarokat a teljesen összekötött csupasz vezetőkhöz képest. Ez a szelektív szigetelés megőrzi az ekvipotenciális kötést, miközben blokkolja a harmonikus visszacsatolási hurkokat.

Esettanulmány: Lakkdrót alkalmazása érzékeny létesítmények földelési rendszereiben

Adatközpontok földelőelektróda-rendszerének tervezése hibrid vezetőmegoldásokkal

A modern adatközpontok olyan földelőrendszereket igényelnek, amelyek alacsony ellenállási szintet biztosítanak, az ANSI/TIA-942 szabványok szerint körülbelül 2 ohmos érték körül, valamint jó védelmet nyújtanak túlfeszültségek ellen. A 2023-as, nagy léptékű létesítményeket vizsgáló kutatás érdekes eredményt hozott a hibrid földelési megoldásokkal kapcsolatban. Amikor a mérnökök a rendszer függőleges részein lakkal bevont rézvezetőt alkalmaztak, míg a vízszintes szakaszokon hagyományos, csupasz rézet, akkor a szomszédos vezetők között fellépő elektromágneses zavarok majdnem 40%-kal csökkentek a hagyományos, teljesen csupasz rézből készült rendszerekhez képest. Ennek sikerének kulcsa a lakk bevonat legalább 50 kV/milliméter dielektromos szilárdsága, amely megakadályozza az áramszivárgást a szomszédos vezetők között, miközben a réz vezetőképességét is megőrzi, körülbelül 98,5%-os hatékonyságot tartva fenn. Egy további nagy előny, hogy ezek a hibrid rendszerek hogyan kezelik a galvánkorróziós problémákat az olyan csatlakozási pontoknál, ahol különböző anyagok találkoznak. Ez a korrózió típusa évek óta felelős az adatközpontok infrastruktúrájának meghibásodásaiért.

Célegység teljesítménye magas megbízhatóságú földelőrendszerekben

Kemény környezetekben, például olajfinomítókban az emaillezett vezeték 99,2%-os üzemidőt mutatott ötéves használat során (Industrial Safety Journal, 2022). A szigetelés jelentős előnyökkel rendelkezik savanyú talajokban:

1. pH-állóság 4,5-től 9,2-ig
2. Páramagasság kevesebb, mint 0,1% 95% relatív páratartalomnál
3. Hőállóság akár 180 °C-ig zárlat esetén

46 távközlési helyszínen végzett tesztelés kimutatta, hogy az emaillezett vezetők kevesebb, mint 5 mΩ ellenállás-különbséget tartottak fenn 10 000 túlfeszültségi esemény után, 27%-kal meghaladva a polimer bevonatú alternatívák élettartamát. A tervezésnél figyelembe kell venni a vezeték 15–20%-kal magasabb hőtehetetlenségét olyan villámcsapások esetén, amelyek 100 kA feletti áramot generálnak.

Ajánlott eljárások és jövőbeli trendek az emaillezett vezeték alkalmazásához a villámvédelmi rendszerek tervezésében

Mikor érdemes emaillezett vezetéket használni a villámvédelmi földelési alkalmazásokban

Az emaillezett vezeték ideális olyan villámvédelmi rendszerekben (LPS), ahol a pontos áramút irányítása elengedhetetlen. Alkalmazza az alábbi esetekben:

• Érzékeny elektronikával való interfészek
• Páratartalomnak vagy maró hatású vegyi anyagoknak való kitettség
• Az érintkező alkatrészekkel szembeni elektromos szigetelésre vonatkozó követelmények

Például az adatközpontok gyakran beágyazott emaillezett vezetőket használnak a földzárlatok megelőzése érdekében, miközben megőrzik a túlfeszültség-elvezetés képességét. A tipikus 3–5 kV/mm dielektromos szilárdság biztosítja az épséget tranziens túlfeszültségek idején.

Az emailszigetelés fejlődése magas túláram- és magasfrekvenciás környezetekhez

Az új polimer alapú email összetételek túlélhetik a 100 kA/μs feletti túlterhelési áramokat meghibásodás nélkül. A 2024-es alumínium emailvezeték piaci jelentés kiemeli a két rétegű poliamid-imid bevonatok elérését:

Ingatlan	Hagyományos	Haladó Felfestés
Túlfeszültség-ellenállás	25 kV	40 kV
Hullámtartomány	≤ 1 MHz	≤ 10 MHz

Ezek a fejlesztések támogatják az LPS kialakítását az 5G infrastruktúrában és a félvezetőgyártásban, ahol gyakoriak a magas frekvenciájú tranziensek.

A vezetőképesség, szigetelés és költség egyensúlyozása a modern LPS-vezetők kiválasztásánál

Optimalizálja az emaillezett huzalok felhasználását a következők figyelembevételével:

1. Anyag gazdaságosság : Válasszon rézvezetőt maximális vezetőképesség érdekében (5,96×10⁷ S/m) vagy alumíniumot költségérzékeny projektekhez
2. Részleges szigetelés : Használjon csupasz vezetőket az elektróda-talaj határfelületeknél, és emaillezett szakaszokat a berendezések közelében
3. Élettartamra vetített költségek : Vegye figyelembe a hosszú távú karbantartási megtakarításokat a korrózióálló szigetelésből

Az emaillezett változatok elsőbbségi alkalmazása olyan területeken, ahol a talajfedés kevesebb, mint 300 mm, vagy ahol az áramszivárgás zavara meghaladja az 50 mA/m² értéket.

További GYIK az elektromos rendszerekben használt emaillezett vezetékekről

Mire használják általában az emaillezett vezetékeket?

Az emaillezett vezetékeket elsősorban kisméretű motorokban, transzformátorokban és tekercsekben használják, mivel kiváló térhatékonyságúak, és megakadályozzák a rövidzárlatokat. Egyre gyakrabban használják őket villámvédelmi rendszerekben is.

Miben különbözik az emaillezett vezeték a hagyományos vezetéktől?

Az emaillezett vezeték vékony szigetelőréteggel rendelkezik, amely növeli dielektromos szilárdságát, és megakadályozza az áramütéseket a menetek között, ami a hagyományos vezetékeknél általában nem jellemző.

Miért részesíti előnyben a réz az emaillezett vezetékeket a villámvédelmi rendszerekben?

A rézet azért részesítik előnyben, mert kiváló elektromos vezetőképességgel rendelkezik, hatékonyan kezeli a túláramokat, csökkenti a ellenállási fűtés kockázatát, és javítja a rendszer megbízhatóságát villamos túlfeszültségek idején.

Milyen előnyökkel jár az emaillezett vezeték használata földelőrendszerekben?

Az emaillezett vezeték hozzájárul az áramkörbeli zavarok csökkentéséhez, kiváló dielektromos szilárdsággal rendelkezik, és megakadályozza az elektromos szivárgást, így növeli a földelőrendszerek hatékonyságát, miközben fenntartja a kapcsolatot.

Milyen fejlesztések folynak az emaillezett vezeték technológiájában?

A legújabb fejlesztések közé tartozik a két rétegű emailbevonatok kialakítása, amelyek magasabb túláramokat és szélesebb frekvenciatartományt bírnak el, így alkalmasak nagy túláramra és magas frekvenciájú környezetekre.
