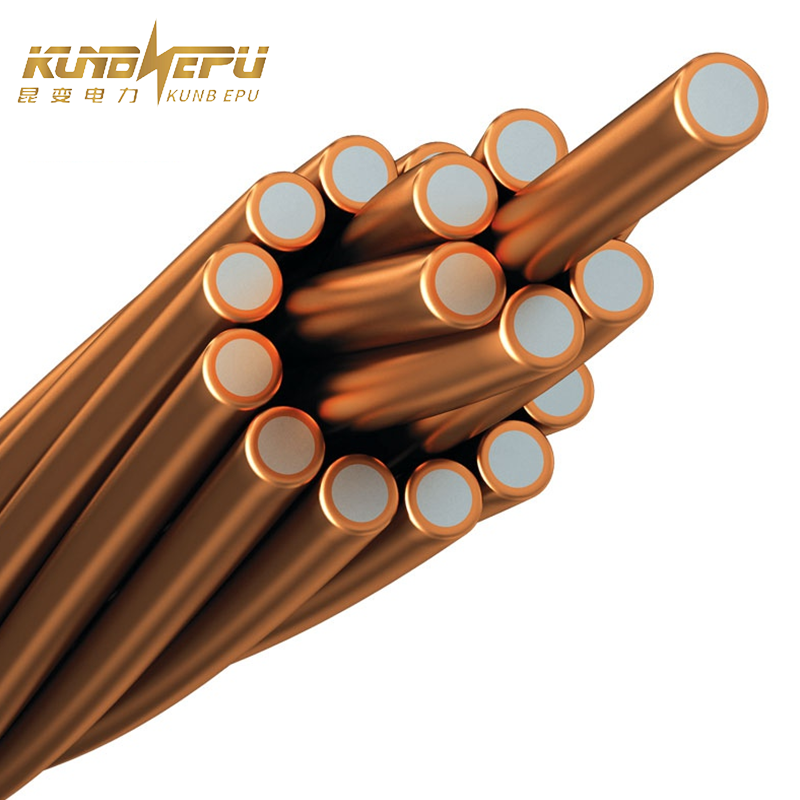

Milyen előnyökkel jár a földelőfonat a földelőrendszer megbízhatóságának növelésében?

Hogyan javítja a földelőzsinór az egész rendszer megbízhatóságát

A földelőzsinór központi szerepe a stabil és megbízható földelési teljesítmény biztosításában

A földelőszálak elengedhetetlenek az elektromos biztonság szempontjából, mivel alacsony ellenállású utat biztosítanak zárlati áramok és hirtelen energia-túlterhelések esetén. Ezek a szálak szegmenses kialakítással rendelkeznek, amely akkor is jó kapcsolatban marad a talajjal, ha hőmérsékletváltozás történik, vagy földrengés miatti talajmozgás következik be. Ez hozzájárul ahhoz, hogy a veszélyes érintési feszültségek körülbelül 40%-kal csökkenjenek a transzformátorállomások területén, ahogyan Wang és munkatársai kutatása is igazolta 2021-ben. Ennek a rendszernek a tartóssága miatt kevesebb olyan egyedi hibapont létezik, ahol meghibásodás következhet be, ami magyarázza, hogy miért jelentenek sok kritikus helyszín, például távvezetéki tornyok és adatközpontok körülbelül 99,8%-os üzemidőt. A földelőrendszerek folyamatosan megbízhatóan működnek a háttérben, így elengedhetetlenek olyan helyeken, ahol a villamosenergia-megszakítás egyszerűen nem jöhet szóba.

Földelővezetők összehasonlítása: Miért teljesít jobban a földelőszál alternatíváinál a tartósság és vezetőképesség tekintetében

A földelőszálak valójában felületük térfogathoz viszonyított arányában jobban teljesítenek, mint a tömör rudak és lemezek, ami segít a áram jobb disszipációjában. A tesztek azt mutatják, hogy ezek a szálak körülbelül 25–30 százalékkal több áramot képesek elviselni, mint a hagyományos rézhuzalos acélrudak. Ha a vezetőképességi adatokat nézzük, a földelőszálak körülbelül 62%-os IACS értéket érnek el, ami lényegesen magasabb, mint a cinkkel horganyzott acél 8–12%-os teljesítménye. Ne feledjük emellett a tartósságot sem. Különleges fonatos kialakításuk körülbelül háromszor nagyobb mechanikai terhelést bír el, mint a lapos szalagvezetők. Ez különösen fontos az olyan területeken, ahol gyakoriak a földrengések, mivel ott jelentős mozgásra kerül sor a talajban.

Az anyagválasztás és korrózióálló kialakítások hatása a hosszú távú megbízhatóságra

A magas tisztaságú alumíniumötvözetek és a 316L rozsdamentes acél használata körülbelül 90 százalékkal csökkenti a korróziós problémákat sós víz körülmények között, ami lényegesen jobb, mint amit a hagyományos horganyzott acél megoldásoknál tapasztalunk. Ha ezekhez az anyagokhoz polimer bevonatot is alkalmaznak, akkor különösen kemény talajviszonyok között is – ahol az ellenállás több mint tízezer ohm méter – jól túlhatják az ötven évet. A gyakorlati tesztek azt mutatják, hogy ezek a fejlesztések körülbelül tizennyolc dollárt takarítanak meg évente minden telepített láb anyagra, miközben az elektromos ellenállásuk egész élettartamuk alatt két ohm alatt marad.

A földelési ellenállás csökkentése optimalizált földelőszalag-konfigurációkkal

Az átvezető oszlopok ellenállásának csökkentése nagy vezetőképességű földelőszalagokkal

A rézzel bevont acél földelőszálak 40%-kal alacsonyabb fajlagos ellenállást biztosítanak a horganyzott acélhoz képest (IEEE Std 80-2013), ami gyorsabb zárlati áram elvezetést tesz lehetővé, alapvető fontosságú a transzformátorállomások védelme szempontjából. Száraz vagy köves talajban is megtartják eredeti vezetőképességük 85%-át csupán 20% nedvességtartalom mellett, szemben a tömör rudakkal, amelyek azonos körülmények között 35%-kal magasabb ellenállást mutatnak.

Alacsonyabb, 1 Ohmnál kisebb földelési ellenállás elérése speciális szál-elrendezéssel és tervezéssel

A földelőrendszerek akár 1 ohm alatti ellenállást is elérhetnek, ha több mélységben sugárirányban telepítjük őket. Egy tavalyi kutatás kimutatta, hogy a keresztezett spirál elrendezés is kiválóan működik, körülbelül 0,7 vagy 0,8 ohmos ellenállást biztosítva, amikor az elektródákat kb. saját mélységük kétszeresére helyezik el. Ennek a megoldásnak az az előnye, hogy lényegesen nagyobb talajterülettel érintkezik, mint a hagyományos függőleges rúd – körülbelül 1,5-szer nagyobb felületen. Ez a plusz érintkezés segít kezelni azokat a problémás talajrétegeket, amelyektől az építészek állandóan tartanak. Ha bentonitos visszatöltő anyagot is alkalmazunk, ezek a rendszerek általában 15 év felett is megtartják alacsony ellenállásukat. Legfontosabb, hogy megfelelnek az IEC 62305-ben meghatározott villámvédelmi szabványoknak, amit a szakemberek leginkább figyelembe vesznek biztonságos villamos berendezések tervezésekor.

Földelőkötél teljesítménye villám- és tranziens események során

Túlfeszültség-elvezetés és rendszervédelem javítása villámcsapások idején

A földelőszálak hatékonyan vezetik a nagy energiájú villámáramokat – akár 200 kA-ig – a földbe deformáció nélkül, köszönhetően nagy felületüknek és hajlékonyságuknak. A merev vezetőkhöz képest akár 40%-kal csökkentik a túlfeszültség okozta károkat (IEEE Transactions on Power Delivery, 2023), biztosítva a gyors töltéssemlegesítést és javított infrastruktúra-védelmet.

Integráció villámvédelmi rendszerekkel komplex túlfeszültség-csökkentés érdekében

A földelőszálak sokkal hatékonyabban működnek, ha árnyékoló vezetékekkel és túlfeszültség-levezetőkkel együtt alkalmazzák őket, így létrehozva azt, amit a mérnökök koordinált védelmi rendszernek neveznek a hirtelen feszültségnövekedések ellen. A túlfeszültség-energia több alacsony ellenállású útvonalon történő elosztásával jelentősen csökken az induktív csatolás a háromfázisú rendszerekben. Ez valójában nagymértékben csökkenti az elektromágneses zavarokat, a mezőbeli tesztek szerint körülbelül kétharmaddal. A legtöbb villámvédelmi irányelv kiemeli, hogy a feszültségrádiensek fenntartása körülbelül 1 kilovolt méterenként alatt elengedhetetlen a tényleges villámcsapások során, ami segít megelőzni a berendezések meghibásodását.

Feszültségnövekedések megelőzése háromfázisú rendszerekben hatékony vezetékkötés révén

A keresztkapcsolt földelőszál-hálózatok megszüntetik a pusztító feszültségingadozásokhoz vezető potenciálkülönbségeket. Tanulmányok szerint ezek a kötött rendszerek 92%-kal gyorsabb potenciálkiegyenlítést érnek el tranziens helyzetekben az elkülönített földeléshez képest (Power Quality Journal, 2023). Korrózióálló bevonatok biztosítják, hogy a kapcsolatok ellenállása magas páratartalmú környezetben is több mint 25 évig 0,5 Ω alatt maradjon.

A talajfajlagos ellenállással szembeni kihívások leküzdése vezetőképes földelőszál-megoldásokkal

Hogyan befolyásolja a változó talajfajlagos ellenállás a földelés hatékonyságát és megbízhatóságát

A talaj ellenállása meglehetősen változó attól függően, hogy milyen területet vizsgálunk. A száraz éghajlatú homokos területek gyakran 5000 ohm méter feletti értéket mutatnak, míg a nedves agyagtalajok 100 ohm méternél is alacsonyabbra eshetnek. Ezek a különbségek lényegesek, mert akár háromszorosára is növelhetik a földelési ellenállást a normális értékhez képest. És amikor az évszakok váltóznak, a mérnökök számára még nehezebb helyzetbe kerülnek a szemcsés talajokkal dolgozva. Száraz időszakban a fajlagos ellenállás 40 és 70 százalékkal emelkedhet. Ezért a földelőrendszereket már a kezdetektől gondos tervvonalak mentén kell megtervezni. A megfelelő anyagok kiválasztása és a változó körülmények figyelembevétele biztosítja, hogy az elektromos rendszerek mindig biztonságosan és hatékonyan működjenek, akármi is álljon az anya természet útjába.

Vezető adalékanyagok és kémiai kezelések alkalmazása a földelőszálak hatékonyságának növelésére

A magas ellenállású talajok elleni küzdelem érdekében a modern földelőszálak bentonit agyagot és szénalapú vegyületeket tartalmaznak, amelyek 62%-kal csökkentik az érintkezési ellenállást sziklás terepen. A leghatékonyabb stratégia a következőkből áll:

1. Talaj előkezelése kalcium-magnézium oldatokkal (55%-kal csökkenti a sajátos ellenállást)
2. Szál bevonása nikkel-krom ötvözetekkel (15 év után is megtartja a vezetőképesség 95%-át)
3. Telepítést követő befecskendezések vezetőképes gélekkel (81%-kal csökkenti az impedanciaugrásokat)

Ez a réteges módszer az ellenállást 5 Ω alatt tartja olyan talajokban is, amelyek kezdeti fajlagos ellenállása akár 10 000 Ω·m, túllépve az IEEE 80-2013 szabványt kritikus infrastruktúrák esetében.

Földelőszál-rendszerek telepítésére, tesztelésére és karbantartására vonatkozó ajánlott eljárások

Megfelelő telepítési technikák a vezetőképesség és áramelvezetés maximalizálásához

A földelőszálak felszerelésekor ügyeljen arra, hogy legalább saját hosszuk kétszeresére legyenek egymástól elhelyezve, így a ellenállási mezőik nem fedik át egymást. Olyan területeken, ahol gyakori a fagy, ezeket a szálakat legalább 90 cm mélységbe kell eltemetni, hogy jó kapcsolatban maradjanak a talajjal (ez valójában az NEC 250.53-as előírásában is szerepel, ha valakit érdekelnek a szabványok). A túl éles kanyarokra is figyelni kell. 45 foknál élesebb szögek további feszültségi pontokat hoznak létre, amelyek körülbelül 25–30%-kal növelhetik az impedanciát. Az IEEE Power Engineering Society tavaly megjelent kutatása szerint, ha a földelőszálak megfelelően vannak elhelyezve és a megfelelő feszítettséggel rendelkeznek, akkor majdnem felére csökkentik a hirtelen feszültségingadozásokat a helytelenül kialakított rendszerekhez képest. Ez hosszú távon jelentős javulást eredményez a rendszer megbízhatóságában.

Erős földelőszál-módszerek használata erőtranszformátorok és kritikus berendezések összekapcsolásához

Amikor alállomási földelési csatlakozásokon dolgozik, fontos vagy bimetál csatlakozókat használni, vagy exotermikus hegesztést alkalmazni a földelő szálak transzformátor semleges pontjaihoz történő rögzítésekor. Ezek a módszerek segítenek a csatlakozások ellenállását 0,05 ohm alá csökkenteni, ami jelentős különbséget jelent a berendezések hibahelyzetben való viselkedésében. Egyébként a differenciális hőhatás komoly problémává válik. A 2024-es EPRI tanulmány szerint a rossz kötésű rendszerek körülbelül háromszor gyorsabban meghibásodnak, amikor intenzív 10 kA túlfeszültségek érik őket. Átkapcsolóberendezések telepítése esetén figyelembe kell venni bizonyos görbületi előírásokat. A legtöbb specifikáció legalább nyolc vezetőátmérőnyi minimális hajlítási sugarat ír elő. Ezeknek az irányelveknek a figyelmen kívül hagyása komolyan befolyásolhatja a rendszer képességét, hogy hosszú távon biztonságosan vezesse az áramot.

Földelési ellenállás tesztelése és érvényesítése a folyamatos megfelelőség és megbízhatóság biztosítása érdekében

A földelési ellenállás mérése kapcsolható mérőműszerekkel nem csupán jó gyakorlat, hanem az OSHA 1910.269 és az NFPA 70E szabványok szerint ténylegesen előírt is. A telepítést követően a technikusok általában a potenciálesés módszert alkalmazzák a földelőrendszerek ellenőrzésére. A cél itt az, hogy átviteli vonalaknál 1 ohm alatti, kereskedelmi alkalmazásoknál pedig körülbelül 5 ohm érték alatt legyenek a mérések. 12 ezer közműhelyről gyűjtött adatok elemzése érdekes eredményt mutat: azok a rendszerek, amelyeket félévente kétszer tesztelnek, tizenöt év után is megőrzik eredeti vezetőképességük körülbelül 89%-át, míg rendszeres tesztelés hiányában ez az arány csupán 62%. Olyan területeken, ahol a talajfajlagos ellenállás meghaladja a 100 ohm-métert, a karbantartó csapatok gyakran javasolják, hogy minden három-öt évben kémiai kezelést kell alkalmazni, hogy a földelőrendszerek hosszú távon megfelelően működjenek.

GYIK

Mi az a földelőszál?

A földelőszál egy olyan vezető, amelyet villamos rendszerekben használnak hibajelző áramok levezetésére, így biztosítva a biztonságot azáltal, hogy a túlfeszültségeket a földbe vezeti.

Miért előnyösebbek a földelőszálak a tömör rúdhoz képest a földelőrendszerekben?

A földelőszálak nagyobb felületet biztosítanak a térfogathoz viszonyítva, jobb vezetőképességgel rendelkeznek, és nagyobb áramot tudnak elvezetni, mint a tömör rudak. Emellett hatékonyabban ellenállnak a mechanikai terhelésnek, így tartósabbak szeizmikus zónákban.

Hogyan javítják a földelőszálak a biztonságot villámcsapás esetén?

A földelőszálak rugalmasságuk és nagy felületük miatt hatékonyan kezelik a villámcsapások magas energiájú áramait, csökkentve a túlfeszültség okozta károkat és védve az infrastruktúrát.

Milyen intézkedések növelik a földelőszál-rendszerek élettartamát?

A korrózióálló anyagok, például nagy tisztaságú alumínium és 316L rozsdamentes acél, valamint polimer bevonatok használata jelentősen megnöveli a földelőrendszer élettartamát még szigorú körülmények között is.

Hogyan biztosítható hatékony földelés nagy fajlagos ellenállású talajokban?

Nagy fajlagos ellenállású talajokban a hatékonyságot javítja a bentonit agyag, kémiai kezelések és megfelelő anyagbevonatok alkalmazása, amelyek csökkentik az érintkezési ellenállást.
