Hogyan válasszon kemény környezeti viszonyokhoz alkalmas földelőrúdot? Mely szabványoknak kell megfelelnie?

A nehéz körülmények megértése és a földelőrudak szerepe

Mi határozza meg a nehéz körülményeket földelőrendszerek szempontjából?

A földelőrendszerek komoly kihívásokkal néznek szembe durva környezetben, ahol a talaj erősen savas vagy lúgos (pH 5 alatt vagy 8,5 felett), a nedvességtartalom állandóan magas, és a sótartalmú levegő károsítja a berendezéseket, különösen a tengerpart közelében. A hőmérséklet drámaian ingadozhat, időnként mínusz 40 fok alá esik, vagy meghaladja a 60 fokot. Amikor a talajfajlagos ellenállás eléri a 10 000 ohm métert az IEC 62561 szabványnak megfelelően, ez növeli az elektromos ellenállást, és felgyorsítja a korróziós problémákat. A gyárak és ipari létesítmények gyakran vegyi anyagokat juttatnak a talajba, amelyek tovább rongálják a vezetőket. Ugyanakkor a sivatagi területek saját problémáikkal küzdenek, mivel a földelőrudak naponta többször kitágulnak és összehúzódnak a nappalok és éjszakák során fellépő extrém hőingadozás miatt, végül hónapokig tartó expozíció után a szokásos anyagok elkezdenek elpusztulni.

Miért hibáznak a szabványos földelőrudak extrém körülmények között

A cinkkel bevont acélrúd legalább négy-öt alkalommal gyorsabban elbomlik, mint a rézzel kötött rudak, ha sótartalmú talajba helyezik őket. A védőréteg évente fél milliméter és egynél nagyobb milliméter között kopik le. Amikor a hőmérséklet szezononként ismétlődően ingadozik, ezek a fémrudak gyakran megrepednek, ami rossz csatlakozáshoz vezet, és nem megfelelően kezeli az áramütéseket. Olyan területeken, ahol gyakori a fagyos időjárás, további probléma is felmerül. A talajban mozgó fagy évente akár 15–30 centiméterrel is felemelheti ezeket a rudakat. Ez a felemelkedés megszakítja a rúd és a föld közötti fontos kapcsolatot, nehezebbé téve, hogy a földelési ellenállást az öt ohmos kritikus küszöb alatt tartsuk.

A Földelőrudak Kritikus Szerepe a Rendszerbiztonságban és a Túlfeszültség-védelemben

A megfelelően telepített földelőrudak a villámcsapások esetén az IEEE 2000-es szabványa szerint majdnem 90%-kal csökkenthetik a berendezések meghibásodásának kockázatát. Ezek a rudak emellett segítenek fenntartani a biztonságos érintési és lépésfeszültségeket az 50 voltos kritikus küszöb alatt elektromos hibák idején. Még fontosabb, hogy ezek a rudak kb. 95%-át elvezetik a veszélyes túlfeszültségeknek, mielőtt azok elérnék a finom elektronikai alkatrészeket. Ennek helyes működéséhez a földelési ellenállásnak a NEC 250. cikkében előírt módon 25 ohm alatt kell maradnia. Vegyük példaként egy tengerparti erőmű tavalyi esetét, amikor korrózióálló földelési megoldásokra váltottak át. Az éves karbantartási költségek majdnem negyvenkétezer dollárral csökkentek, ráadásul az egész szezon során nem fordultak elő váratlan leállások.

Fontos nemzetközi szabványok a földelőrudak teljesítményére (IEC, IEEE, NEC)

IEC 62561: Villámvédelmi rendszeralkotók és a földelőrudak megfelelősége

Az IEC 62561 szabvány nemzetközi irányelveket állapít meg a földelőrudak anyagaira és villámvédelmi rendszerekre különböző iparágakban. E szabványok szerint a földelőrudaknak legalább 1,5 méter hosszúnak kell lenniük, és kb. 20 évig ellenállniuk kell a korróziónak akár sós talajokban is, ahol a korrózió gyorsabban zajlik, mint normál körülmények között. A rézzel bevont rudak esetében specifikusan elvárás, hogy körülbelül 300 amperes impulzusáramot bírjanak el, miközben ellenállásuk 10 ohm alatt marad. Ezeket az előírásokat speciális gyorsított öregítési eljárásokkal tesztelik, amelyek idővel szimulálják a valós körülményeket. A valós adatok is jelentős javulást mutatnak olyan területeken, ahol gyakoriak a villámcsapások, például Délkelet-Ázsia egyes részein. Ott lévő létesítmények körülbelül 72 százalékkal kevesebb feszültségingadozást tapasztaltak a 2023-as Energy Safety Report legújabb, 2023-ban közzétett eredményei szerint, miután IEC-szabványnak megfelelő földelési megoldásokra váltottak.

IEEE Std 80-2000: Útmutató az AC alállomások földelésének biztonságához

A szabvány biztonsági szabályokat határoz meg az alállomások földelési munkálataira vonatkozóan, beleértve a talajfajlagos ellenállás figyelembevételét és a zárlati áramok helyes kiszámítását. Az IEEE tanúsítvánnyal rendelkező földelőrudak esetében kemény korlát van érvényben a lépésfeszültségre. A számok itt pontosak: 5700 V alatti feszültség 50 Hz-es rendszerekhez, és körülbelül 6650 V 60 Hz-es rendszereknél. A legújabb, IEEE 80-2013-as változat szerint a mérnököknek ma már kb. 20%-kal nagyobb keresztmetszetű vezetőket kell alkalmazniuk, ha berendezéseket telepítenek tengerparti területeken, ahol a sós levegő idővel lebontja az anyagokat. Ez a plusz óvintézkedés segít megelőzni a korróziót, amely veszélyeztetheti a biztonságot ezekben a nehéz környezetekben.

NEC 250. cikke: Előírások a földelőrúd telepítésére és anyagára

Az NEC előírja 2,4 m minimális rúdhosszúságot és három engedélyezett anyagot ismer el:

1. Horganyzott acél (minimális 5,3 mm vastagság)
2. Német számú acél (304-es vagy magasabb minőség)
3. Rézzel bevont rudak (min. 254 μm bevonat)

Egyetlen rúd ellenállása ≤25 Ω kell legyen (NEC 250.56); ellenkező esetben kiegészítő földelőelektródok szükségesek. Ezek a hiányosságok az ipari villamossági előírás-sértések 38%-át tették ki tavaly (OSHA 2024).

IEC, IEEE és NEC földelőrúd-szabványok összehasonlító elemzése

Szabvány	Talajtípus fókusz	Korrózióvizsgálati módszer	Maximális ellenállás
IEC 62561	Partmenti/sós	Sópermet (ISO 9227)	10 Ω
IEEE 80	Általános	Téri mérés	5 Ω
NEC 250	Mérsékelt	hárompontos potenciáleséses módszer	25 Ω

A NEC megengedi a horganyzott acélt, míg az IEC rézzel bevont rudakat ír elő, ami kihívást jelent a multinacionális projektek számára. Az IEEE alállomás-specifikus szabályai továbbá 40%-kal mélyebb beágyazást írnak elő, mint a NEC, azonos talajviszonyok mellett.

Korrózióállóság és élettartam értékelése nehéz körülmények között

Talajfajlagos ellenállás és pH: A földelőrudak élettartamát befolyásoló kulcsfontosságú tényezők

A talajjellemzők közvetlenül befolyásolják a korróziós sebességet. Az 5000 Ω·cm alatti fajlagos ellenállás az oxidációs kockázatot 70%-kal növeli (NACE 2023), míg a 4,5-nél alacsonyabb pH-érték felgyorsítja a degradációt. A magas sótartalmú partmenti talajok háromszor gyorsabban rongálják a földelőrudakat, mint az arid környezetek, ami kiemeli a helyszínhez igazodó anyagválasztás szükségességét.

Korróziós sebesség mérése: ASTM G57 és egyéb terepi vizsgálati módszerek

Az ASTM G57 szabvány a korrózió értékelését négypontos talajfajlagos ellenállás-mérésekkel és próbatest-kitéti tanulmányokkal szabályozza. Legutóbbi kísérletek környezeti tesztkamrák használatával 10 évnyi partmenti kitételt szimuláltak hat hónap alatt, amely során a horganyzott rudak évi 0,25 mm-t veszítettek, míg a rézzel bevont alternatívák csupán évi 0,08 mm-t.

Várható élettartam számítása a környezeti hatások alapján

Környezeti tényező	Élettartam-szorzó
Alacsony sótartalom (<500 ppm)	1,8× alapvonal
Magas páratartalom (>80% RH)	0,6× alapvonal
Savas talajok (pH 3–5)	0,4× alapvonal

Ezek a szorzók segítenek a mérnököknek az ellenőrzési időszakok beállításában, ahol a tipikus 30 éves tervek esetében erős tengerparti környezetben ötévenként szükséges ellenőrzés.

Ipari paradoxon: nagy vezetőképességű anyagok vs. hosszú távú tartósság

A tiszta réz kiváló vezetőképességet nyújt (101% IACS), de teljesítménye savas talajokban alacsonyabb, mint a rézzel bevont acélé, amely jobb mechanikai szilárdsággal és hibrid korrózióállósággal rendelkezik. A tervezőknek egyensúlyt kell teremteniük a NEC 250.52 vezetőképességi előírásai és az IEC 62561 tartóssági szabványai között – ezt a kihívást leginkább rétegzett védelemmel lehet kezelni, amely vezető bevonatokat és áldozati anódokat kombinál.

Rézzel bevont és cinkkel bevont acél földelőrudak: teljesítmény és előírások betartása

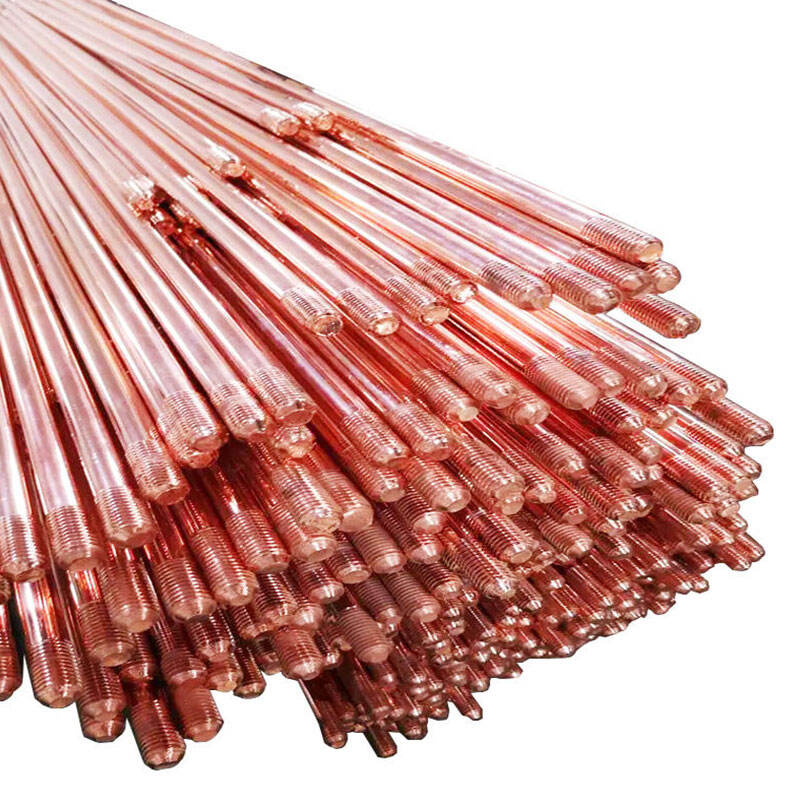

Rézzel bevont földelőrudak szerkezete és kötési folyamata

A rézzel bevont rudakat folyamatos galvántechnikával készítik, amely során majdnem tiszta réz kapcsolódik molekuláris szinten acélmaghoz. Ennek eredményeképpen keletkezik egy kb. 10 mil (azaz körülbelül 254 mikrométer) vastag, kopásálló és környezeti hatásokkal szemben ellenálló bevonat. A hagyományos bevonási eljárások gyakran idővel lepattannak, míg ezek az új típusú sokkal jobban tapadnak. A réz és az acél összekapcsolódása jó elektromos vezetőképességet biztosít akkor is, ha korróziónak van kitéve, ezért felelnek meg az IEC 62561 irányelvekben meghatározott ipari szabványos vastagsági előírásoknak.

Horganyzott acélrudak teljesítménye magas páratartalmú és sós körülmények között

Tengerek közelében a cinkbevonatú rudak nyolc év alatt elveszítik cinkbevonatuk 50–70%-át. Olyan talajokban, ahol a pH < 5 vagy a klórszint meghaladja az 500 ppm-t, a korróziós sebesség háromszorosára nő a rézzel bevont rudakhoz képest, csökkentve az átlagos élettartamot 15 évre – kevesebb, mint a rézzel bevont rendszerek 40 évének a fele.

Előírások elfogadása: Miért dominálnak a rézzel bevont rudak az IEEE és az IEC alkalmazásokban

Az IEEE Std 80-2000 ajánlja a rézzel bevont rudakat alállomásokhoz, mivel zavar esetén stabil impedanciát biztosítanak. Bár a NEC engedélyezi a cinkbevonatú acélt, az IEC 62561 szabványnak megfelelő rendszerek 78%-a rézzel bevont konstrukciót használ (UL 2023 adatok). A réz önmagát passziváló oxidrétege segít fenntartani az ellenállást évtizedeken át 25 Ω alatt, támogatva a hosszú távú előírásoknak való megfelelést.

Költség-haszon elemzés: A rézzel bevont rudak hosszú távú előnye a cinkbevonatú alternatívákhoz képest

Bár a rézzel bevont rudak kezdetben 30–40%-kal drágábbak, élettartamuk 2,6-szor hosszabb, így 40 év alatt szálanként 1200 USD megtakarítást eredményeznek. A National Electrical Grounding Research Project szerint a rézzel bevont rendszerek évesített költségei 58%-kal alacsonyabbak. Kritikus infrastruktúrák esetén az élettartam hossza indokolja a kezdeti beruházást, különösen olyan korróziós környezetekben, ahol a cinkbevonatú rudak háromévenkénti karbantartást igényelnek.

Gyakorlati tanulságok: Földelőrúd-hibák esettanulmánya tengerparti telepítésekben

Háttér: Áramellátási hibák Délkelet-ázsiai tengerparti alállomásokon

Egy 2022-es felülvizsgálat nyolc délkelet-ázsiai tengerparti alállomáson öt éven belül négy helyen földelési hibákat állapított meg. A túlfeszültség-védelem hiányos volt, és a talaj-rúd ellenállás az IEEE Std 80-2000 biztonsági küszöbértékét 37–58%-kal haladta meg.

Alapvető ok: Elégtelen korrózióállóság és nem megfelelő anyagok

A szakértői elemzés két fő problémát tárt fel:

• Anyagdegradáció : A horganyzott acélrúdok 0,8–1,2 mm/év sebességgel korródtak sós talajban (pH 8,1–8,5), ami háromszorosa az ASTM G57 referenciaértéknek
• Nem teljesülő előírások : Csak 2 a 8 helyszínből használt IEC 62561 tanúsítvánnyal rendelkező rudat; a meghibásodott egységek 85%-ánál hiányzott a rézbevonat

Hibát követő javítás: IEC 62561 szabványnak megfelelő, rézzel bevont rudakra cserélés

A javítás során 48 darab, az IEC 62561 és az NEC Article 250 szabványnak megfelelő, rézzel bevont rúd telepítése történt. A beüzemelést követő eredmények a következők voltak:

A metrikus	Cserét megelőzően	Cserét követően	Javítás
Talajellenállás (Ω)	112 ± 18	28 ± 4	75% ↓
Rongálódási Sebesség	1,05 mm/év	0,12 mm/év	89% ↓
Túlfeszültség-elvezetés	78% hatékonyság	99,2% hatékonyság	21% ↑

Tanulságok: A beszerzés igazítása a nemzetközi földelőrúd-szabványokhoz

A csapat kötelezővé tette az IEC 62561 ellenőrzést minden földelőalkatrész esetében, ezzel csökkentve a korai meghibásodások kockázatát 94%-kal a következő partszakaszon végrehajtott telepítések során (2024-es üzemeltetési adatok).

GYIK

1. Milyen kihívásokat jelentenek a földelőrudak durva környezetben?

A kihívások közé tartoznak a magas sav- vagy lúgtartalmú talajok, a magas nedvességtartalom, a sós levegő, extrém hőmérséklet-ingadozások, a magas talajellenállás és a kémiai szennyeződések.

2. Miért hibáznak a szabványos földelőrudak extrém körülmények között?

Extrém hőmérsékletek és sós környezet hatására gyorsabb kopás, repedések, rossz csatlakozások és fagykár miatt hibáznak.

3. Milyen jelentősége van a földelőrudaknak a rendszer biztonságában?

Megfelelően telepített földelőrudak közel 90%-kal csökkentik a berendezések meghibásodásának kockázatát villámlás során, és biztonságos feszültségszintet tartanak fenn.

4. Melyek a földelőrudak teljesítményére vonatkozó főbb nemzetközi szabványok?

A főbb szabványok az IEC 62561, IEEE Std 80-2000 és az NEC 250. szakasza.
