Cara Memilih Rod Penggigiti Perlindungan Kilat yang Berkesan?

Memahami Peranan Rod Penggigiti dalam Sistem Perlindungan Kilat

Fungsi dan Kepentingan Penggigiti dalam Sistem Perlindungan Kilat

Sistem perlindungan kilat sebenarnya bergantung kepada rod pembumian untuk menyalurkan lonjakan voltan yang besar daripada ribut kilat ke dalam tanah di mana ia sepatutnya berada. Apabila bangunan tidak dipasang dengan sistem pembumian yang betul, kita bercakap tentang larian voltan yang boleh mencecah lebih daripada 100 juta volt, yang mampu merosakkan struktur dan memusnahkan pelbagai jenis peralatan. Menurut data daripada NFPA pada tahun 2023, kira-kira enam daripada sepuluh kejadian kerosakan akibat kilat sebenarnya berpunca daripada amalan pembumian yang tidak memadai. Tujuan utama rod ini adalah untuk mencipta apa yang dipanggil oleh jurutera sebagai "laluan rintangan rendah" supaya tenaga berbahaya tersebut tidak terkumpul di dalam dinding atau pendawaian. Konsep yang ringkas ini menyelamatkan beribu-ribu harta setiap tahun daripada menjadi kerosakan sampingan semasa ribut.

Bagaimana Rod Pembumian Menyebarkan Tenaga Kilat dengan Selamat ke Dalam Bumi

Apabila kilat menyambar, rod pembumian yang biasanya diperbuat daripada kuprum atau keluli yang disalut kuprum akan menyalurkan arus elektrik ke dalam lapisan bumi yang konduktif. Rod piawai yang panjangnya 8 kaki juga berfungsi dengan agak baik, mengurangkan rintangan tanah sekitar 70 peratus menurut kajian IEEE tahun lepas. Keberkesanan menjadi lebih baik apabila beberapa rod disambungkan bersama sebagai sebahagian daripada sistem rangkaian. Apa yang berlaku seterusnya adalah cukup menakjubkan, keseluruhan susunan ini membatalkan perbezaan voltan yang berbahaya dalam masa kurang daripada satu saat, ianya membantu mencegah kejadian seperti kilat sisi yang tidak dijangka atau voltan langkah yang berbahaya yang boleh membahayakan orang yang berhampiran.

Pengintegrasian Rod Pembumian dengan Penghujung Udara, Konduktor, dan Sistem Penyambungan

Untuk mendapatkan keputusan terbaik daripada rod pembumian, ia perlu berfungsi bersama-sama dengan terminal udara, konduktor menurun, dan sistem penyambungan di seluruh kawasan hartanah. Menurut piawaian NFPA 780, bangunan komersial perlu mempunyai sistem pembumian yang saling bersambung bagi mengekalkan rintangan pada atau kurang daripada 20 ohm di keseluruhan struktur. Apabila bahagian logam seperti paip dan sistem pemanas tidak disambungkan dengan betul kepada grid pembumian utama, arkaan berbahaya boleh berlaku. Percikan-percikan ini sebenarnya menjadi punca kepada kira-kira satu pertiga daripada semua kebakaran kilat tidak langsung menurut kajian UL Solutions tahun lepas. Oleh itu, penyambungan yang betul bukan sahaja merupakan keperluan teknikal tetapi juga satu kebimbangan keselamatan yang nyata kepada mana-mana pemilik kemudahan.

Rod Pembumian Kuprum berbanding Aluminium: Ketahanan terhadap Kakisan dan Kekonduksian

Pemilihan bahan yang digunakan memberi kesan besar terhadap prestasi dan jangka hayat sesuatu produk. Ambil contoh kuprum, yang mengalirkan elektrik jauh lebih baik berbanding aluminium, iaitu sekitar 96% kecekapan berbanding hanya 61% bagi aluminium. Sudah tentu, aluminium harganya lebih murah sebanyak 45% secara permulaan, tetapi terdapat kelemahan. Ia cenderung untuk berkarat dengan cepat apabila terdedah kepada keadaan yang keras. Ini menjadi lebih ketara di kawasan pinggir pantai di mana udara masin memakan bahan. Rod kuprum biasanya tahan tiga kali lebih lama di lokasi seperti ini. Namun begitu, tetap perlu dinyatakan bahawa jika seseorang itu mengambil masa untuk memeriksa kualiti tanah dan melaksanakan beberapa langkah perlindungan daripada kakisan, aluminium sebenarnya boleh tahan selama purata 15 tahun. Ini menjelaskan mengapa sesetengah orang tetap memilih aluminium walaupun kelemahannya apabila bajet projek mereka terhad.

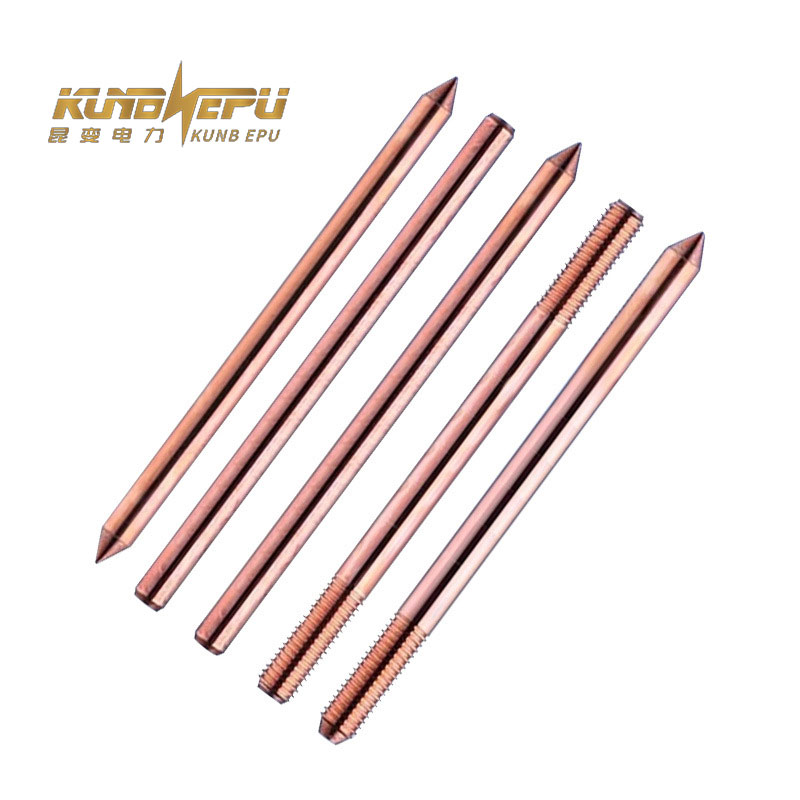

Kuprum Pejal berbanding Keluli Bersalut Kuprum: Kos, Prestasi, dan Ketahanan

Keluli berlapis kuprum mengambil teras keluli yang kuat dan meliputinya dengan salutan kuprum hampir tulen pada kadar sekitar 99.9%. Gabungan ini memberikan kira-kira 80% daripada keupayaan konduktiviti elektrik yang boleh dilakukan oleh kuprum padu, tetapi dengan kos yang lebih rendah sebanyak 40%. Merujuk data daripada Laporan Kecekapan Bahan Pembumian 2023 menunjukkan bahawa sistem berlapis kuprum ini dapat mengekalkan rintangan di bawah 5 ohm selama lebih kurang 25 hingga 30 tahun. Kuprum padu pula bertahan lebih lama, mengekalkan tahap rintangan yang sama selama kira-kira 35 hingga 40 tahun. Dalam aplikasi biasa di mana keperluan pembumian berada di bawah 10 ohm, keluli berlapis kuprum biasanya memberikan keseimbangan terbaik antara perbelanjaan dan keputusan yang baik. Walau bagaimanapun, banyak projek infrastruktur penting masih memilih kuprum padu walaupun dengan kos tambahan kerana kadangkala kebolehpercayaan lebih penting berbanding pertimbangan bajet.

Perbandingan Bahan Rod Pembumian

Bahan	Rintangan kakisan	Kekonduksian (IACS)	Kos Sebatang	Jangka Hayat (Tahun)
Kuprum Teguh	Cemerlang	100%	$120	35-40
Keluli berlapis tembaga	Sangat baik	80%	$70	25-30
Keluli Galvanis	Sederhana	10%	$40	12-18

Kepentingan Bahan Bersenarai UL dan Pensijilan Kualiti

Rod pengguling yang membawa senarai UL memenuhi keperluan yang diperlukan untuk NFPA 780, khususnya piawaian ketebalan kuprum 25-mil, bersama-sama dengan spesifikasi ASTM B3, B33, dan B947. Apabila melihat alternatif yang tidak bersijil, kebanyakannya berprestasi buruk semasa ujian larian UL 96A berdasarkan penilaian bebas. Produk yang tidak bersijil ini sebenarnya gagal dalam ujian ini sebanyak 58% lebih kerap berbanding yang bersijil, yang secara semulajadinya menimbulkan kebimbangan mengenai kegagalan sistem pada masa hadapan. Ada lagi isu yang patut disebut juga: rod pengguling palsu yang mempunyai salutan kuprum kurang daripada 20 mil menyumbang kepada kira-kira 23% kegagalan awal yang berlaku di persekitaran industri. Bagi sesiapa yang sedang menjalankan pemasangan, adalah lebih berbaloi untuk menyemak laporan ujian mil dan mengesahkan penandaan UL tersebut adalah sah sebelum meneruskan sebarang kerja.

Menilai Keadaan Tanah untuk Mengoptimumkan Keberkesanan Rod Pengguling

Mengukur Kebolehtelapan Tanah untuk Reka Bentuk Sistem Penggulingan yang Berkesan

Apabila kita bercakap tentang ketahanan tanah yang diukur dalam ohm meter, apa yang sebenarnya kita lihat ialah sejauh mana elektrik mengalir melalui tanah yang mana ia mempengaruhi sistem pembumian. Kaedah empat titik mengikut piawaian IEEE 81-2012 memberikan bacaan yang agak baik memandangkan ia dapat mengesan perbezaan antara lapisan-lapisan tanah yang berbeza. Kebanyakan tanah liat berada di antara 10 hingga 100 ohm meter kerana ia memegang air dengan lebih baik. Kawasan berpasir atau berbatu pula? Kebiasaannya melonjak melebihi 1000 ohm meter dengan mudah. Dan inilah sesuatu yang penting tetapi jarang disebut—perubahan musim pada tahap kelembapan boleh mengurangkan nilai ketahanan sehingga 80 peratus. Ini bermaksud sesiapa sahaja yang serius untuk mendapatkan keputusan yang tepat perlu menjalankan ujian sepanjang tahun jika mereka mahukan sistem pembumian mereka berfungsi dengan baik dari semasa ke semasa.

Kesan Jenis Tanah—Liat, Pasir, dan Batu—ke atas Prestasi Pembumian

Komposisi tanah memainkan peranan yang menentukan dalam keberkesanan pembumian:

• Tanah kaya liat mengalirkan arus elektrik secara semula jadi dengan baik disebabkan oleh kandungan kelembapan dan mineral.
• Tanah Berpasir mempunyai rintangan yang tinggi dan seringkali memerlukan pemasangan rod yang lebih dalam atau bahan pengisi kimia seperti bentonit.
• Permukaan berbatu boleh memerlukan bahan peningkatan tanah atau sistem pembumian jejarian untuk memenuhi had 25 ohm mengikut Artikel 250 NEC bagi pemasangan perumahan.

Menumbohkan Kedalaman dan Konfigurasi Rod Pembumian Mengikut Keadaan Tanah

Dalam tanah berintangan tinggi (>500 ohm-meter), amalan terbaik termasuk:

• Memasang rod 8–10 kaki dalam (berbanding 6–8 kaki standard) untuk mencapai lapisan yang lebih konduktif
• Jarak antara rod sepanjang dua kali panjangnya untuk mengelakkan zon rintangan yang bertindih
• Menggunakan rod keluli berlapis kuprum yang disenarai dalam UL di persekitaran yang mengakis

NFPA 780 mencadangkan hingga 30% lebih banyak rod di kawasan kering untuk mengimbangi kekonduksian tanah yang lemah.

Memastikan Pematuhan dengan Piawaian Perlindungan Kilat dan Pembumian

NFPA 780 dan UL 96A: Piawaian Utama untuk Reka Bentuk dan Pemasangan Sistem Pembumian

Mengikuti garis panduan NFPA 780 dan UL 96A bukan sahaja disyorkan tetapi benar-benar perlu apabila melibatkan perlindungan bangunan daripada kerosakan disebabkan oleh kilat. Piawaian ini mensyaratkan batang pembumian yang diperbuat daripada kuprum atau keluli berlapis kuprum kerana bahan-bahan ini memenuhi keperluan kekonduksian elektrik serta tahan terhadap kehausan persekitaran dari masa ke masa. Menurut NFPA 780, kebanyakan struktur memerlukan rintangan bumi yang dikekalkan di bawah 25 ohm pada maksimum. Sementara itu UL 96A memberi spesifikasi yang jelas bagaimana kesemua sambungan perlu dipasang dengan betul. Mereka menghendaki ikatan yang kukuh antara terminal udara tersebut, kesemua konduktor yang merentang melalui sistem, dan akhirnya ke titik pembumian sebenar di dalam tanah. Memastikan perkara ini dilakukan dengan betul akan menjamin keseluruhan sistem perlindungan kilat berfungsi seperti mana yang dikehendaki, dan tidak gagal ketika ia diperlukan paling penting, iaitu semasa ribut berlaku.

Sijil LPI-175 dan Kelebihan Komponen Pembumian Yang Patuh Kod

Standard LPI-175 daripada Lightning Protection Institute secara asasnya memeriksa sama ada komponen boleh menahan ujian masa dan berfungsi dengan baik dalam keseluruhan sistem. Kemudahan industri yang memasang rod pembumian yang bersijil di bawah standard ini cenderung menjimatkan antara 30 hingga 50 peratus daripada kos penyelenggaraan pada masa akan datang. Satu kajian ke atas kejadian kilat dalam pelbagai industri pada tahun 2023 menyokong dakwaan berkenaan jimat ini. Tambahan lagi, mendapatkan sijil LPI-175 bermaksud semua komponen tersebut akan padan dan berfungsi dengan baik bersama perkakasan lain seperti alat perlindungan voltan laju dan konduktor penyambung. Keserasian ini membantu mengurangkan situasi berbahaya di mana arus elektrik melompat secara tidak menentu atau mencipta beza voltan yang tidak selamat pada tanah itu sendiri.

Menghadapi Perbezaan Wilayah dalam Penguatkuasaan Keperluan Pembumian UL dan NFPA

NFPA 780 kini menjadi piawaian yang agak umum di kebanyakan kawasan di Amerika Syarikat, tetapi jangan lupa bahawa masih terdapat kod bangunan tempatan yang kadangkala menambah peraturan tambahan. Sebagai contoh, kawasan pesisiran pantai biasanya mensyaratkan rod pembumian keluli tahan karat berbanding rod keluli beraloh sebatian kuprum kerana udara masin begitu cepat memusnahkan bahan biasa. Di sisi lain, penduduk di kawasan berbatu mungkin boleh menggali kurang dalam (sekitar enam hingga lapan kaki) jika mereka menggunakan elektrod kimia sebagai tambahan. Kesimpulannya? Tiada siapa yang lebih memahami keadaan berbanding pihak yang mengendalikan urusan di peringkat tempatan. Bincangkan perkara ini dengan pegawai-pegawai bandar dan juga perkhidmatan pemeriksaan bebas sebelum memasang sebarang sistem perlindungan kilat.

Amalan Terbaik untuk Pemasangan Rod Pembumian dan Kebolehpercayaan Jangka Panjang

Kedalaman, jarak, dan sambungan rod pembumian yang betul mengikut NFPA 780

Rod penggandaan hendaklah dipacakkan tegak ke dalam tanah sekurang-kurangnya 8 kaki dalam (iaitu sekitar 2.4 meter) untuk sampai kepada lapisan tanah yang stabil dan lembap yang paling sesuai untuk tujuan penggandaan menurut garis panduan NFPA 780. Apabila memasang beberapa rod, pastikan ia dipasang dengan jarak yang sesuai. Peraturan umumnya ialah menjarakkan rod sekurang-kurangnya dua kali panjangnya sendiri, jadi sekitar 16 kaki atau 4.8 meter di antara setiap rod bagi mengelakkan gangguan. Untuk menyambungkan beberapa rod bersama, adalah lebih baik menggunakan kabel kuprum tidak berbalut yang disambungkan dengan penyesuai mampatan khas berbanding dengan klip mekanikal biasa. Sambungan mampatan ini menciptakan sambungan yang lebih kukuh dan tidak akan mengendur dari masa ke semasa, serta mengekalkan laluan rintangan rendah yang penting untuk prestasi penggandaan yang berkesan.

Teknik untuk meminimumkan rintangan bumi dan meningkatkan kecekapan sistem

Apabila mengendalikan tanah yang mempunyai rintangan tinggi, penambahan bahan peningkatan tanah seperti tanah liat bentonit atau konkrit konduktif boleh benar-benar membantu meningkatkan keberkesanan sentuhan. Bagi kawasan yang sering mengalami suhu beku, memasang rod pembumian jauh di bawah paras tanah dapat membantu mencegah kerosakan akibat hembusan ais. Kebanyakan instalasi industri mendapati bahawa pembumian jenis gelang adalah yang terbaik, dengan pelbagai lapisan elektrod yang membentuk bulatan perlindungan di sekeliling bangunan dan kelengkapan. Pemeriksaan berkala terhadap tahap rintangan juga sangat penting. Kebanyakan sistem domestik memerlukan bacaan di bawah 25 ohm manakala tempat seperti pusat data biasanya memerlukan piawaian yang lebih ketat, biasanya di bawah 5 ohm. Pengukuran ini penting kerana ia memastikan keselamatan dan kefungsian yang betul bagi sistem elektrik dalam pelbagai persekitaran.

Pertimbungan pemasangan untuk sistem perlindungan kilat di premis perumahan berbanding komersial

Apabila memasang sistem pembumian untuk rumah, amalan terbaik adalah dengan meletakkan rod pembumian tersebut di luar dinding tapak. Gunakan satu rod gangsa berikat sepanjang 8 kaki yang disambungkan dengan betul kepada konduktor pada aras bumbung. Namun, bagi hartanah komersial yang dibina di atas asfalt, kaedah berbeza diperlukan. Elektrod yang diperakamkan dalam konkrit perlu ditanam ke dalam tanah berhampiran asas bangunan. Jangan lupa juga mengenai menara telekomunikasi yang memerlukan perhatian khusus. Ini memerlukan susunan pembumian jejarian yang terdiri daripada sekurang-kurangnya sepuluh rod yang kesemuanya disambung bersama melalui teknik pengimpalan eksotermik. Penyelenggaraan juga adalah penting, jadi sentiasa ingat untuk memasang telaga capaian yang jelas di mana-mana rod pembumian bersentuhan dengan tanah. Ini memudahkan pemeriksaan pada masa hadapan apabila menyemak sambungan di bawah.

Ralat lazim pemasangan rod pembumian dan cara mengelakkannya

Jangan pernah memotong rod pembumian lebih pendek daripada lapan kaki atau meletakkannya secara mendatar kerana tindakan tersebut akan mengurangkan sentuhan dengan tanah sebanyak kira-kira dua pertiga. Bagi susunan logam campuran di mana kuprum bersentuhan dengan keluli, ingat untuk meletakkan persambungan dielektrik di antara komponen-komponen tersebut untuk menghentikan kakisan galvanik yang memakan sambungan dari semasa ke semasa. Jika menggunakan bahan penimbus kimia, pastikan untuk menolak dan memadatkannya dalam lapisan-lapisan yang ketebalannya kira-kira dua belas inci bagi setiap lapisan bagi mengelakkan masalah apabila kilat menyerang berhampiran. Selepas pemasangan, sentiasa periksa tahap rintangan dengan menggunakan alat pengukuran yang sesuai. Sistem-sistem yang mengabaikan langkah pengujian ini cenderung gagal lebih kerap berlaku semasa ribut kilat, dengan kajian menunjukkan risiko peningkatan sebanyak kira-kira empat puluh tiga peratus berbanding pemasangan yang telah diuji dengan betul.

Soalan Lazim

Apakah kegunaan rod pembumian dalam sistem perlindungan kilat?

Rod pembumian digunakan dalam sistem perlindungan kilat untuk menyalurkan lonjakan elektrik ke lapisan bumi yang konduktif, seterusnya mengelakkan kerosakan pada struktur dan peralatan.

Mengapakah kuprum lebih disukai berbanding aluminium untuk rod pembumian?

Kuprum lebih disukai berbanding aluminium kerana mempunyai kekonduksian yang lebih baik dan rintangan kakisan, menjadikannya lebih tahan lama dalam keadaan yang buruk.

Bagaimanakah keadaan tanah mempengaruhi keberkesanan rod pembumian?

Keadaan tanah boleh mempengaruhi keberkesanan rod pembumian dengan mempengaruhi kerintangan tanah, yang menentukan sejauh mana elektrik mengalir melalui tanah.

Apakah piawaian utama untuk rekabentuk sistem pembumian?

Piawaian utama untuk rekabentuk sistem pembumian termasuk NFPA 780 dan UL 96A, yang memberi panduan mengenai bahan dan proses pemasangan untuk memastikan keselamatan dan kebolehpercayaan.

Apakah kesalahan pemasangan biasa yang perlu dielakkan?

Kesalahan pemasangan biasa yang perlu dielakkan termasuk memotong rod terlalu pendek, gagal memeriksa kerintangan tanah, dan tidak melakukan ujian rintangan.
