Apakah langkah perlindungan kilat yang paling sesuai untuk transformer tunggal?

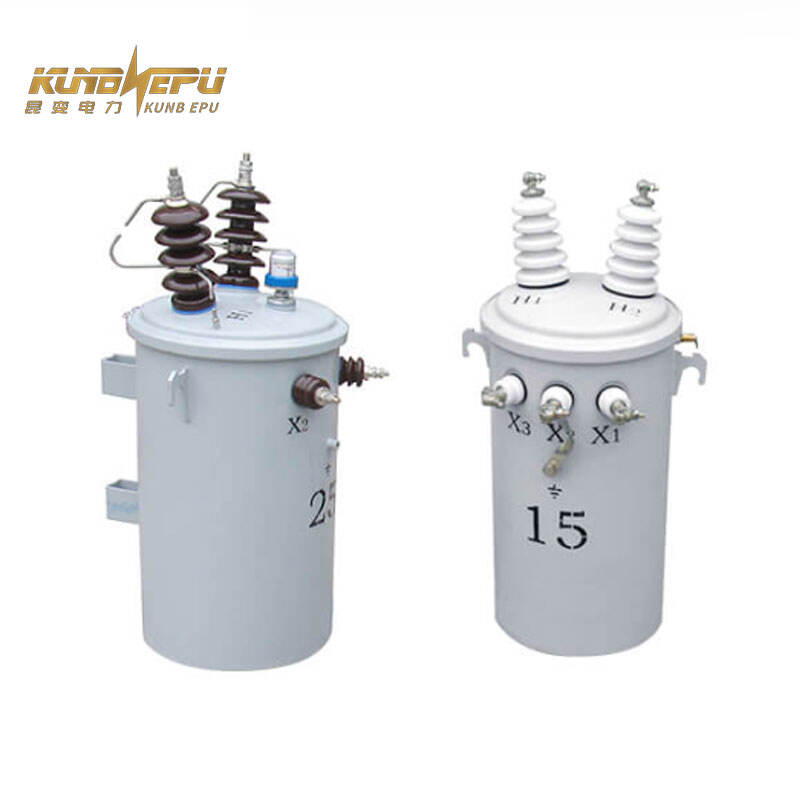

Memahami Risiko Kilat terhadap Pemasangan Transformer Tunggal

Bagaimana lonjakan kilat memberi kesan kepada sistem transformer tunggal

Apabila kilat menyambar berhampiran talian pengagihan kuasa, ia sering mencipta kejutan voltan menetap yang boleh mencecah lebih daripada 300 kilovolt dalam transformer yang tidak dilindungi dengan sempurna. Apa yang berlaku seterusnya agak membimbangkan bagi sistem elektrik. Surge kuat ini bergerak melalui gegelung transformer dan menghasilkan kawasan panas. Menurut piawaian IEEE pada tahun 2021, setiap peningkatan suhu sebanyak 10 darjah Celsius sebenarnya mengurangkan keupayaan kertas penebat untuk menahan elektrik sebanyak kira-kira 60 hingga 80 peratus. Kerosakan haba sebegini juga tidak berlaku hanya sekali sahaja. Tekanan haba berulang mempercepatkan kadar penuaan penebat, menjadikan transformer lebih berkemungkinan mengalami kegagalan sepenuhnya pada masa hadapan.

Mod kegagalan biasa dalam transformer tunggal yang tidak dilindungi

Surge yang tidak dikurangkan menyebabkan tiga jenis kegagalan utama:

1. Kegagalan penebat antara gegelung , yang menyumbang kepada 47% kegagalan berkaitan kilat
2. Anjakan kilat pada bushing yang mencetuskan kegagalan fasa ke bumi
3. Saturasi teras , yang memperkenalkan sela harmonik dan boleh menyebabkan geganti perlindungan salah operasi

Data industri menunjukkan bahawa 68% transformer yang rosak akibat kejutan perlu digulung semula sepenuhnya berbanding pembetulan tempatan, meningkatkan jangka masa pemberhentian dan kos secara ketara.

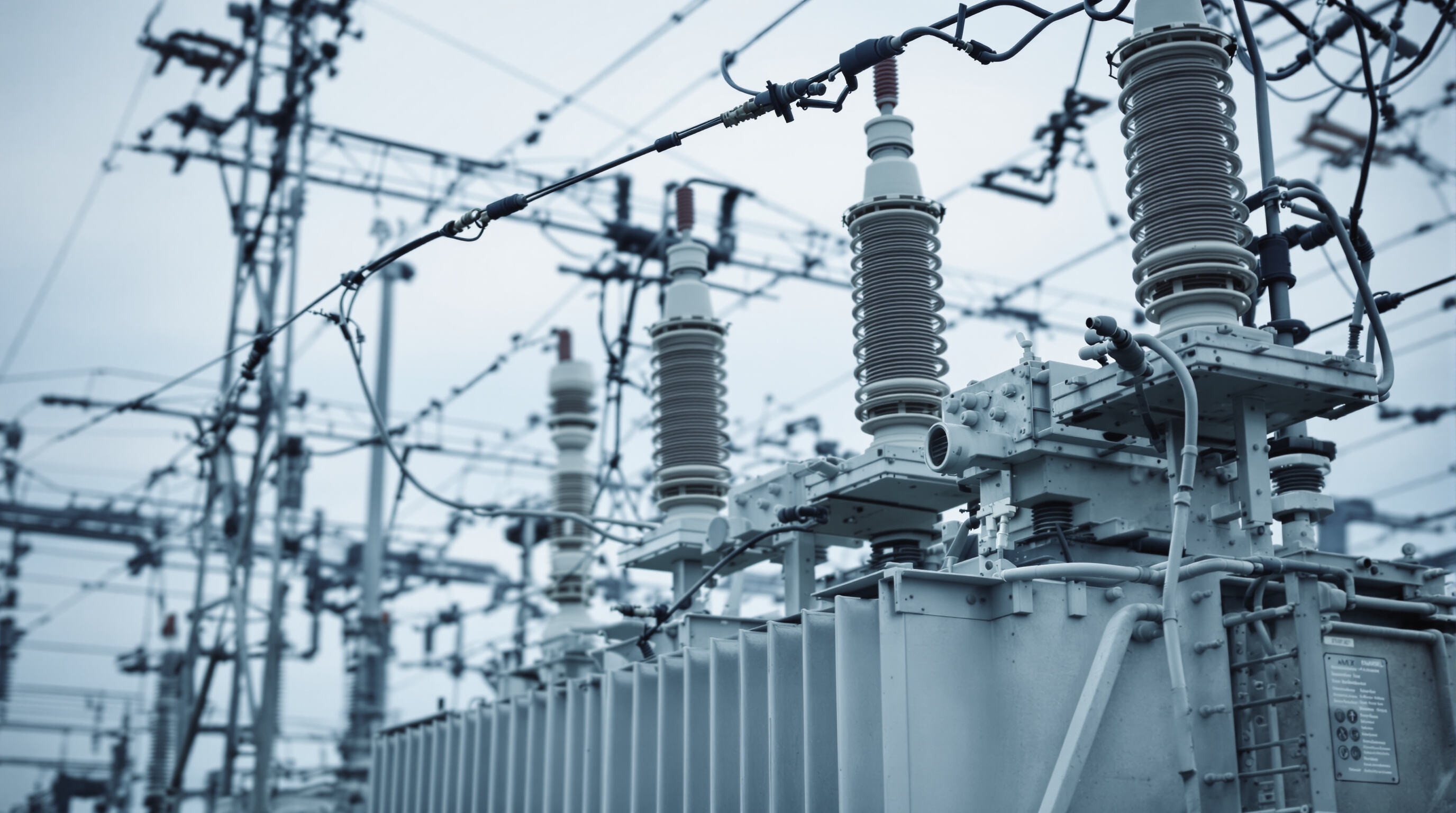

Kebarangkalian statistik kilat berhampiran sub-stesen pengagihan

Di kawasan dengan lebih daripada 20 hari ribut taufan setiap tahun, transformer pengagihan menghadapi kadar kegagalan yang disebabkan oleh kejutan yang 23% lebih tinggi. Analisis ke atas 15,000 aset utiliti menunjukkan perbezaan ketara berdasarkan lokasi:

Lokasi	Kebarangkalian Tahunan Kilat	Kos Pembetulan Purata
Sub-stesen bandar	1:250	$18,000
Tapak luar bandar yang tinggi	1:85	$42,000

data Korporat Ketahanan Elektrik Amerika Utara 2023

Temuan ini menyoroti keperluan strategi perlindungan kilat yang disesuaikan mengikut pasangan transformer tunggal, terutamanya dalam persekitaran berisiko tinggi.

Prinsip Reka Bentuk Utama untuk Perlindungan Kilat Transformer Tunggal

Mengapa Perlindungan Kilat Piawai Tidak Mencukupi untuk Transformer Tunggal

Pencetus kilat generik yang direka untuk rangkaian berbilang transformer seringkali tidak memberi kesan yang optimal dalam konfigurasi transformer tunggal disebabkan oleh beberapa kekangan utama:

1. Kerentanan pencegahan : Tanpa kelengkapan selari untuk mengagihkan tenaga kilat, tekanan tertumpu pada unit tunggal
2. Had terma : Pencetus kilat komersial tidak mempunyai kapasiti untuk mengendalikan beban haba berulang atau berterusan yang lazim dalam pemasangan terasing
3. Kesesuaian voltan : Peranti prakonfigurasi jarang selaras dengan Tahap Penebatan Asas (BIL) spesifik sistem, meningkatkan risiko lampau voltan

Jurang ini merosakkan kebolehpercayaan perlindungan dan meningkatkan keperluan penyelenggaraan jangka panjang.

Keperluan Utama untuk Perlindungan Spesifik Transformer yang Berkesan

Perlindungan kilat yang kukuh untuk transformer tunggal mesti memenuhi empat kriteria yang saling bergantungan:

Faktor Reka Bentuk	Had Operasi	Akibat Kegagalan
Kestabilan Dinamik	≥ 40 kA arus impuls	Keretakan Mekanikal
Kapasiti Terma	4.2 kJ/kV penyerapan tenaga	Kepupusan Penebatan
Masa tindak balas	< 25 nanosaat	Lanjutan Voltan
Julat Koordinasi	15-20% di atas BIL	Kegagalan penebat berantai

Pemasangan yang memenuhi tahap ini dapat mengurangkan kegagalan akibat kilat sebanyak 73% berbanding penyelesaian am (Surge Protection Journal 2022).

Koordinasi Penebat dan Gred Voltan dalam Reka Bentuk Arrester

Reka bentuk arrester yang berkesan memerlukan penyelarasan tepat dengan BIL transformer sambil mengekalkan julat perlindungan 15–20%. Ini dapat mengelakkan kedua-duanya kurang perlindungan —di mana voltan baki melebihi kadar penebatan—and perlindungan berlebihan , yang menyebabkan penuaian awal pencengkam disebabkan oleh aktiviti pencengkaman berlebihan.

Sistem moden menggunakan cincin gred tak linear yang bertindak balas secara dinamik terhadap kecuraman muka gelombang transien, kelembapan persekitaran, dan tekanan haba kumulatif daripada lejang sebelumnya. Koordinasi adaptif ini memastikan 94% tenaga lejang dilesapkan sebelum sampai ke zon penebatan kritikal, meningkatkan kebolehpercayaan jangka panjang.

Pemilihan Kedudukan dan Saiz Pencengkam Lejang yang Optimum untuk Transformer Tunggal

Jarak yang disyorkan antara pencengkam dan terminal transformer

Kebanyakan garis panduan industri mencadangkan pemasangan penghenti kilat tidak lebih daripada tiga kaki (sekitar 0.9 meter) dari terminal pada transformer tunggal. Memastikan jarak ini membantu mengurangkan induktans dawai yang boleh memperlahankan masa tindak balas, selain mengurangkan gangguan elektromagnetik tidak diingini terhadap dawai berhampiran. Keadaan menjadi berbeza untuk sistem voltan tinggi seperti yang beroperasi pada tahap 15 kV di mana pengeluar biasanya menetapkan panjang maksimum dawai pada sekitar lapan kaki (2.4 meter). Sekiranya keadaan memaksa sambungan yang lebih panjang, pastikan konduktor ini sepenuhnya terasing dan diasingkan daripada mana-mana litar yang tidak mempunyai perlindungan terhadap kilat. Langkah berjaga-jaga ini mengelakkan transien aruhan yang tidak diingini daripada merosakkan peralatan di bahagian hilir.

Kesan panjang dawai terhadap prestasi perlindungan kilat

Menambahkan hanya satu kaki sahaja pada panjang konduktor meningkatkan rintangan sebanyak 18 hingga 22 peratus menurut garis panduan IEEE pada 2023 berkenaan perlindungan kejutan, yang bermaksud keupayaan perlindungan mula berkurangan dengan agak cepat. Berdasarkan data dunia sebenar, pencengkam voltan yang dipasang dengan konduktor sepanjang kira-kira sepuluh kaki membenarkan voltan baki sebanyak 34% lebih tinggi berbanding apabila ia diletakkan dengan betul di dekat peralatan yang ingin dilindungi. Kesan ini kelihatan dengan jelas terutamanya dalam situasi yang melibatkan lonjakan voltan pantas yang dikenali sebagai bentuk gelombang 1.2/50 miksaat, operasi pensuisan besar yang menyebabkan kuasa melonjak dalam sistem, dan pengaliran songsang yang tidak dijangka yang berasal dari pelbagai sumber tenaga agihan yang kini semakin banyak wujud dalam sistem grid.

Mengimbangi kehampiran dan tekanan haba: Paradoks 'semakin hampir tidak semestinya lebih baik'

Memasang pencengkam secara langsung pada penebat transformer meningkatkan prestasi elektrik tetapi mendedahkan mereka kepada keadaan haba yang boleh merosakkan:

Faktor Kehampiran	Kesan Terma	Strategi Pengurangan
Kenaikan haba Transformer	Penghuraian MOV yang dipercayakan	Gunakan pencengkam Kelas II (penarafan 70°C)
Sinaran matahari	Suhu permukaan melebihi 50°C pada musim panas	Pasang kaki pemegang berbumbung
Pendedahan arus lebih tinggi	Larian terma semasa kegagalan berterusan	Tambahkan fius had pengalir arus

Pendekatan optimum menempatkan pencengkam 3–5 kaki daripada terminal menggunakan kerja bas kaku, rintangan rendah sebagai ganti kabel fleksibel. Konfigurasi ini mencapai lebih daripada 98% kecekapan perlindungan sambil memastikan operasi haba yang selamat.

Mengintegrasikan Perlindungan Transformer Tunggal ke dalam Strategi Selingan Sistem

Menyelaraskan Perlindungan untuk Unit Terpencil Dalam Rangkaian Kuasa yang Lebih Luas

Apabila memasang transformer tunggal, ia benar-benar perlu diselaraskan dengan perlindungan lampau voltan sistem kuasa jika kita ingin mengelakkan masalah kecil menyebabkan gangguan kuasa besar. Walaupun transformer ini secara fizikalnya berdiri bersendirian, ia masih mempunyai sambungan elektrik dengan peralatan yang berada sebelumnya di stesen janakuasa dan selepasnya di sepanjang talian kuasa. Menyelaraskan ini dengan betul bermaksud mengekalkan kestabilan voltan di seluruh sistem. Kajian yang diterbitkan tahun lepas turut menunjukkan keputusan yang memberangsangkan - sistem kuasa dengan perlindungan lampau yang diselaraskan dengan baik mengalami lebih kurang 38 peratus kurang gangguan keseluruhannya berbanding sistem yang bergantung kepada kaedah perlindungan individu. Ini adalah logik apabila kita memikirkan betapa saling menyambungnya sistem kuasa moden pada hari ini.

Reka Bentuk Sistem Pembumian untuk Stesen Transformer Tunggal

Pembumian yang baik memberikan kesan besar dalam mengendalikan lonjakan arus dengan berkesan. Bagi konfigurasi transformer tunggal, keperluan utama ialah mengekalkan rintangan bumi di bawah 5 ohm. Kebanyakan pemasang mencapai ini dengan menggabungkan rod pembumian yang dipacakkan bersama grid konduktor jejaring di sekeliling tapak. Lintasan impedans rendah yang terhasil dapat menangani arus lonjakan yang besar, kadangkala melebihi 25 kA, dan mengalirkannya dengan selamat ke dalam tanah. Rujuk panduan IEEE terkini dari tahun 2022 dan anda akan mendapati kesan jika pembumian tidak mematuhi spesifikasi: risiko kilat balik meningkat sehingga 70%. Fakta menarik dari pengalaman di lapangan menunjukkan bahawa stesen yang menggunakan sambungan kimpal berbanding klip mekanikal mengalami masalah pembumian sebanyak 40% kurang semasa kejadian lonjakan. Ini logik sahaja, kerana sambungan kimpal lebih tahan lama, bermaksud kurang gangguan dan kos penyelenggaraan yang lebih rendah pada masa hadapan.

Pengintegrasian Perisai Dengan Talian Udara dan Konduktor Turun

Apabila tiba masanya untuk melindungi transformer tunggal secara overhead, terdapat sesuatu yang dikenali sebagai peraturan sudut perlindungan 45 darjah yang berfungsi agak baik. Secara asasnya, mereka meletakkan dawai penghentian sedemikian rupa supaya dapat menghalang konduktor fasa daripada terkena sambaran kilat secara langsung. Dan tahukah anda? Konfigurasi ini sebenarnya berjaya memesongkan kira-kira 98 peratus daripada sambaran kilat tersebut dari peralatan penting. Cukup mengagumkan jika anda bertanya kepada saya. Bagi konduktor turun, jurutera biasanya meletakkannya tidak lebih daripada 30 meter antara satu sama lain di sepanjang struktur penyokong. Mengapa? Kerana jarak ini membantu mengurangkan kejadian kilat sisi yang berbahaya. Laluan selari pelbagai yang diwujudkan melalui susunan ini tidak sahaja melindungi daripada kilat sisi tetapi juga mengekalkan kestabilan terma apabila berhadapan dengan denyutan pelbagai yang kadangkala berlaku semasa ribut kilat yang hebat.

Teknologi Baharu dan Trend Masa Depan dalam Perlindungan Kilat Transformer Tunggal

Kemajuan dalam Aplikasi Varistor Oksida Logam (MOV) untuk Transformer

Penyelidikan terkini dalam teknologi MOV telah meningkatkan keupayaan penyerapan tenaga sebanyak kira-kira 40%, semuanya sambil mengekalkan saiz yang kompak seperti sebelum ini. Ini menjadikan peranti-peranti ini sesuai untuk ruang-ruang sempit di mana hanya sebuah transformer sahaja yang boleh dimuatkan (menurut Laporan Bahan Perlindungan Daripada Kilat 2024). Modul varistor berbilang ruang dalam model baru membungkus berbilang lapisan perlindungan dalam satu unit tunggal, yang dapat mengurangkan tekanan voltan di seluruh belitan sebanyak hampir 30% berbanding model-model terdahulu. Apakah maksudnya secara praktikal? Jangka hayat kelengkapan yang lebih panjang dan kurang keperluan penggantian walaupun di kawasan yang kerap mengalami lonjakan dan kejutan kuasa.

Sistem Pemantauan Pintar untuk Pengesanan dan Tindak Balas Kilat Secara Segera

Sistem pemantauan yang dipacu oleh teknologi IoT sedang mengubah cara kita mengesan lonjakan arus dan memantau kesihatan MOV pada setiap transformer secara individu. Platform pintar ini menganalisis corak arus bocor dan perubahan suhu untuk mengesan kegagalan penebat yang berkemungkinan berlaku sehingga tiga hari lebih awal sebelum berlaku, menurut laporan industri terkini pada tahun 2024 yang menyatakan ketepatan sekitar 92%. Beberapa model terbaru sebenarnya dapat mengesan titik panas yang bermula apabila arus bocor hanya mencapai 1mA - iaitu sensitiviti sekitar lima belas kali lebih tinggi berbanding kebanyakan alat tradisional di pasaran hari ini. Amaran awal sebegini membolehkan juruteknik menjadualkan kerja-kerja pembaikan sebelum masalah besar berlaku, bukannya tergesa-gesa bertindak selepas kegagalan berlaku.

Bahan Penebat Nanokomposit Meningkatkan Ketahanan Terhadap Kilat

Resin epoksi yang dicampur dengan graphene menunjukkan peningkatan kekuatan dielektrik sebanyak 60% berdasarkan kajian terkini daripada IEEE mengenai penebatan (2023). Ini bermaksud transformer tunggal biasa mampu menahan voltan kilat sehingga 200kV tanpa memerlukan peningkatan penebatan yang mahal. Sifat penyembuhan diri pada sesetengah nanokomposit juga cukup mengagumkan. Bahan-bahan ini sebenarnya memperbaiki kerosakan kecil yang berlaku semasa pelepasan separa, yang memperlahankan kadar kerosakan penebatan dari masa ke masa. Di kawasan yang kerap dilanggar oleh kilat, transformer yang dibina dengan bahan-bahan baharu ini biasanya mampu bertahan lebih 8 hingga 12 tahun dalam perkhidmatan. Jangka hayat yang lebih panjang seperti ini memberi penjimatan kewangan yang besar sepanjang hayat kelengkapan elektrik tersebut.

Soalan Lazim

Apakah mod kegagalan biasa bagi transformer tunggal yang tidak dilindungi?

Mod kegagalan utama termasuk kegagalan penebat antara gegelung, lompatan api pada buhsing yang mencetuskan kegagalan fasa ke bumi, dan kejenuhan teras yang memperkenalkan sisihan harmonik.

Mengapa perlindungan kilat piawai tidak mencukupi untuk transformer tunggal?

Perlindungan kilat piawai sering gagal dalam konfigurasi transformer tunggal disebabkan oleh kelemahan pengudukan, had termal, dan ketidaksamaan voltan, yang boleh membawa risiko lebihan voltan.

Bagaimanakah panjang kabel mempengaruhi prestasi perlindungan kilat?

Kabel yang lebih panjang meningkatkan rintangan dan mengurangkan keupayaan perlindungan, menyebabkan voltan baki yang lebih tinggi semasa kilat dan kegagalan berkemungkinan berlaku pada transformer.

Apakah peningkatan teknologi MOV untuk perlindungan transformer?

Kemajuan teknologi MOV telah meningkatkan keupayaan penyerapan tenaga, membolehkan MOV menangani lebih banyak tenaga kilat secara berkesan dan mengurangkan tekanan pada gegelung transformer.
