Bagaimana memilih rod pembumian yang memenuhi piawaian keselamatan antarabangsa?

Memahami Peranan Rod Penggrounan dalam Keselamatan Elektrik dan Piawaian Antarabangsa Utama

Apakah Rod Penggrounan dan Mengapa Ia Penting untuk Integriti Sistem

Rod pemasangan bumi, kadangkala disebut sebagai rod tanah, bertindak sebagai peranti keselamatan penting yang mengarahkan tenaga elektrik berlebihan daripada sumber seperti kilat atau kegagalan elektrik ke dalam tanah di mana ia sepatutnya berada. Kebanyakkannya dibina daripada bahan seperti keluli berlapis kuprum atau keluli galvanik, mereka membantu mengekalkan kelancaran sistem elektrik dengan menghentikan kerosakan berkemungkinan kepada peralatan dan mencegah lonjakan voltan yang berbahaya di seluruh litar. Garis panduan industri termasuk IEC 62561 menetapkan keperluan tertentu berkenaan tahap kekonduksian yang diperlukan untuk bahan-bahan ini. Piawaian ini memastikan rod pemasangan bumi mampu menjalankan tugasnya secara boleh dipercayai walaupun semasa kejadian cuaca buruk atau situasi tekanan tinggi yang lain yang mungkin sebaliknya membebankan komponen biasa.

Hubungan Antara Prestasi Rod Pemasangan Bumi dan Keselamatan Kakitangan

Rod penggrounan yang ditempatkan dengan betul membantu mengurangkan risiko renjatan elektrik kerana ia mencipta laluan yang mudah untuk arus elektrik sampai ke bumi. Kod Elektrik Kebangsaan menyatakan rintangan bumi perlu dikekalkan di bawah 25 ohm supaya arus kegagalan dapat dialihkan dengan betul. Apabila rod adalah kualiti yang tidak memuaskan atau dipasang secara tidak betul, tahap rintangan boleh meningkat sehingga tiga kali ganda lebih tinggi dalam keadaan tanah kering. Ini menempatkan pekerja dalam risiko sebenar terkena renjatan apabila berlakunya kegagalan elektrik kerana badan mereka mungkin menjadi sebahagian daripada litar tersebut sebagai ganti sistem penggrounan yang sepatutnya.

Piawaian Antarabangsa Utama Yang Mengawal Penggunaan Rod Penggrounan (IEC, IEEE, NEC)

Tiga rangka kerja menentukan amalan penggrounan global:

• IEC 62305 : Menetapkan keperluan bahan dan ujian untuk sistem perlindungan kilat.
• IEEE Std 80 : Memandu rekabentuk penggrounan substesen untuk meminimumkan voltan langkah-dan-sentuh.
• NEC Artikel 250 : Memperuntukkan dimensi rod (panjang minimum 8 kaki, diameter 0.625 inci) dan nisbah sentuhan tanah untuk pemasangan di Amerika Syarikat.

Standard ini secara kolektif merangkumi 95% kod elektrik wilayah, memastikan rod memenuhi piawaian ketahanan dan keselamatan di seluruh dunia.

Menilai Komposisi Bahan untuk Pematuhan, Ketahanan, dan Kelentingan terhadap Kakisan

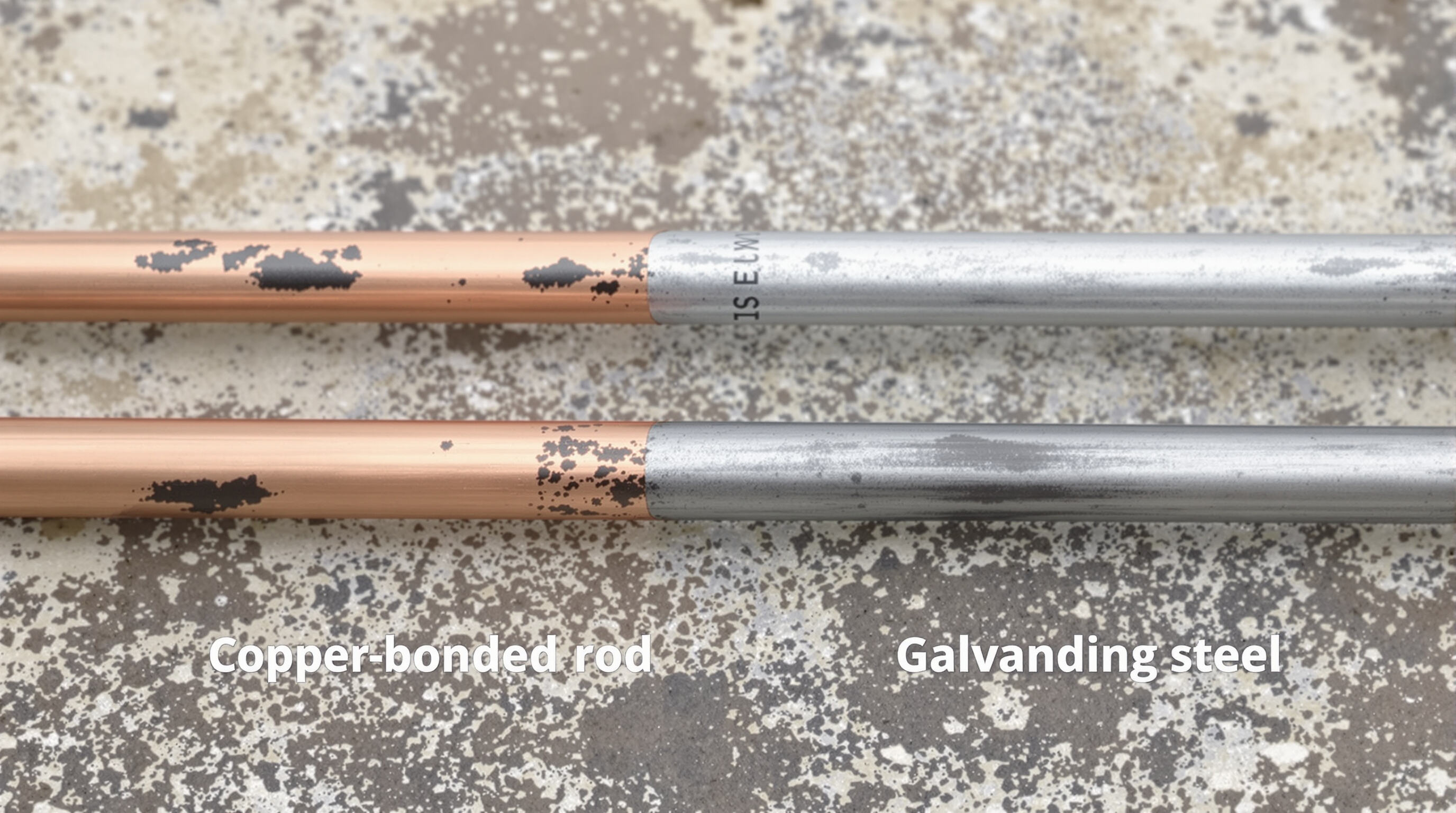

Kuprum Bersalut berbanding Keluli Berlapis Zink: Yang Manakah Memenuhi Lebih Banyak Kod Antarabangsa?

Apabila tiba masanya untuk memenuhi piawaian seperti IEC 62561 dan UL 467, rod pembumian berlapis kuprum menjadi pilihan utama berkat kekonduksian yang baik pada sekitar 65% IACS ditambah perlindungan terhadap kakisan yang berkesan. Kajian terkini oleh NACE International pada tahun 2023 menunjukkan bahawa pilihan berlapis kuprum ini sebenarnya memenuhi sekitar 89% daripada semua keperluan antarabangsa berbanding hanya 72% jika menggunakan produk keluli berlapis zink di kawasan pesisir pantai di mana udara masin menjadi masalah. Keluli berlapis zink secara teknikalnya mematuhi spesifikasi NEC 250.52 selagi kebolehtelapan tanah kekal di bawah 25 ohm meter, tetapi terdapat kelemahan. Lapisan zink pada rod keluli ini cenderung terhakis tiga kali lebih cepat berbanding aloi kuprum apabila terdedah kepada keadaan masin menurut pengukuran yang ditetapkan dalam piawaian ISO 9223:2012. Ini menjadikan rod berlapis kuprum pilihan yang lebih baik dalam jangka masa panjang walaupun harganya lebih tinggi pada permulaan.

Ukuran Rintangan Kakisan untuk Rod Pembumian dalam Persekitaran Keras

Pemasangan di kawasan pesisir memerlukan rod pembumian dengan kadar kakisan ≤0.13 mm/tahun. Faktor ketahanan bahan seperti kandungan kromium (>10.5%) dan ketebalan salutan (>75 μm) menentukan prestasi dalam ujian garam-sprai ASTM G1. Data terkini menunjukkan lapisan keluli tahan karat 316L mengurangkan kakisan galur sebanyak 42% berbanding rod galvanik biasa dalam tanah pH<5.

Kajian Kes: Analisis Kegagalan Rod Pembumian Bukan Piawaian di Pemasangan Pesisir

Sebuah ladang solar di Pantai Teluk yang menggunakan rod galvanik bukan piawaian mengalami kegagalan besar dalam tempoh 18 bulan (Laporan IECEE-CB 2021). Analisis selepas kejadian mendapati kehilangan zink sebanyak 2.7 mm berbanding had 1.2 mm dalam UL 467. Insiden bernilai $740k ini menegaskan mengapa strategi pemantauan kakisan mesti selari dengan klasifikasi marin ISO 12944 C5-M.

Analisis TF-IDF Kata Kunci Bahan Merentasi Piawaian IEC 62561 dan UL 467

Analisis kekerapan sebutan menunjukkan "copper-clad" muncul sebanyak 23 kali dalam IEC 62561 berbanding 4 kali dalam UL 467, manakala "zinc-thickness" mendominasi dokumen UL (17 sebutan). Perbezaan leksikal ini mencerminkan jurang keutamaan mengikut wilayah—68% projek EU mensyaratkan rod berlapis kuprum berbanding 51% di Amerika Utara (data EPRI 2023).

Memenuhi Keperluan Dimensi dan Pemasangan Mengikut Kod Elektrik Global

Spesifikasi Panjang dan Diameter Minimum Mengikut Kod Elektrik Antarabangsa

Bagi memastikan rod pembumian berfungsi dengan baik, mereka perlu mematuhi keperluan saiz tertentu yang ditetapkan oleh piawaian elektrik antarabangsa. Menurut IEC 62561-2, rod berlapis kuprum perlu mempunyai ketebalan sekurang-kurangnya 8mm. Sementara itu, Kod Elektrik Kebangsaan di Amerika Syarikat menyatakan bahawa pemasangan domestik biasanya memerlukan rod dengan panjang sekitar 2.4 meter (iaitu lebih kurang 8 kaki). Nombor-nombor ini bukan sekadar peraturan rawak, sebaliknya ia memainkan peranan penting untuk keselamatan dan keberkesanan. Berikut adalah pandangan mengenai butiran penting ini mengikut piawaian utama:

Piawaian	Diameter Minimum	Panjang Minimum	Sasaran Rintangan Tanah
IEC 62561-2	8 mm	1.5 m	 ≤ 25 Ω
NEC Artikel 250	15.9 mm (5/8")	2.4 m	 ≤ 25 Ω
IEEE Std 80	12.7 mm (1/2")	3.0 m	 ≤ 5 Ω (industri)

Kedalaman Pemanduan dan Sentuhan Tanah: Bagaimana Pemasangan Mempengaruhi Keberkesanan Rod Tanah

Kedalaman pemasangan yang betul berkadar langsung dengan kualiti sentuhan tanah. IEEE Std 80 mencadangkan memacu rod di bawah garisan beku (biasanya 0.9–1.2 m di kawasan sederhana) untuk mengekalkan kekonduksian yang stabil sepanjang tahun. Dalam tanah berintangan tinggi (>10,000 Ω·cm), konfigurasi berbilang rod secara berperingkat dengan jarak 1.5× panjang rod mengurangkan galangan sebanyak 32–40% (Kajian Kuasa IEEE 2022).

Analisis Trend: Anjakan ke Arah Kit Rod Tanah Pra-Assembel dengan Dimensi Disahkan

Pengeluar hari ini menawarkan kit lengkap yang sedia untuk dipasang dengan semua komponen yang diperlukan seperti rod, klam, dan sebatian backfill yang telah diuji mengikut piawaian IEC/UL 467. Menurut Audit Keselamatan Elektrik 2023, penyelesaian terbina ini dapat mengurangkan kesilapan pemasangan sebanyak kira-kira 73%. Proses pengeluaran merangkumi pengukuran laser berbantu robotik yang memastikan segalanya memenuhi keperluan kod dimensi terutamanya dari lantai kilang. Kebanyakan pembekal utama memberi tumpuan kepada rod berdiameter 12.7 mm dengan hujung kimpalan kilang kerana ia secara semula jadi memenuhi spesifikasi NEC 250.52 tanpa memerlukan sebarang pelarasan selepas tiba di tapak. Pendekatan ini menjimatkan masa dan mengelakkan isu yang mungkin timbul apabila cuba mengubah suai bahagian di lapangan.

Pengujian, Pensijilan, dan Prestasi Rod Pembumian Dalam Situasi Sebenar

Pengesahan Pihak Ketiga: Peranan UL, CSA, dan TÜV dalam Kelulusan Rod Pembumian

Organisasi seperti Underwriters Laboratories (UL), Kumpulan CSA, dan TÜV Rheinland bertanggungjawab memastikan rod pembumian benar-benar memenuhi piawaian keselamatan. Mereka menjalankan pelbagai ujian ke atas produk ini sebelum memberi kelulusan. Ambil contoh sijil UL 467. Menurut Laporan Keselamatan Pembumian 2024, piawaian ini mensyaratkan rod pembumian mampu menahan arus impuls sekitar 4,000 amp tanpa membenarkan rintangan elektriknya melebihi 25 ohm. Selain daripada menguji produk siap sahaja, badan pensijilan ini juga sering memeriksa cara pengeluarannya. Pengeluar perlu membuktikan keluli beralumut tembaga mereka memenuhi keperluan tertentu berkenaan rintangan kakisan seperti yang termaktub dalam spesifikasi IEC 62561-2.

Parameter Ujian	Keperluan IEC 62561	Keperluan UL 467
Arus Impuls	50 kA (3 denyutan)	40 kA (15 denyutan)
Rintangan DC	≤ 1Ω per meter	≤ 0.5Ω per meter
Ketahanan Semburan Garam	1,000 jam	2,000 jam

Prosedur Ujian Wajib: Arus Impuls, Kesinambungan, dan Ketahanan Kakisan

Sijil memerlukan pengesahan tiga peringkat:

1. Ujian impulsa mensimulasikan kilat menggunakan penjana gelombang (8/20 μs) untuk mengesahkan kapasiti keteresapan tenaga
2. Pemeriksaan kesinambungan dengan mikro-ohm meter memastikan sambungan <0.05Ω antara segmen rod
3. Pengujian kakisan dipercayatkan menedahkan rod kepada persekitaran kabus garam selama lebih 1,000 jam sambil memantau integriti struktur

Kajian TÃœV 2023 mendapati 14% rod berkeluli gagal selepas 700 jam pendedahan semburan garam akibat penghabisan lapisan zink, berbanding kadar kegagalan 2% dalam alternatif berlapis kuprum.

Analisis Kontroversi: Jurang Antara Sijil Makmal dan Prestasi Sebenar

Walaupun rod bersijil makmal memenuhi piawaian teori, kegagalan di lapangan terus berlaku. Kajian ETL ke atas 1,200 pemasangan mendapati 18% rod bersijil UL melebihi rintangan 50Ω dalam tempoh dua tahun disebabkan oleh:

• Julat pH tanah (6.2–8.5 julat unggul berbanding 4.9–9.4 ekstrem yang diukur)
• Kakisan galvanik daripada struktur bawah tanah bersebelahan
• Kedalaman pemanduan yang tidak betul mengurangkan ketumpatan sentuhan tanah

Perbezaan ini telah mendorong pindaan kepada IEEE Std 80-2024, yang mewajibkan pengesahan rintangan selepas pemasangan dan semakan penyelenggaraan tahunan.

Memanjangkan Rod Pembumian Mengikut Cabaran Persekitaran Merentasi Iklim

Prestasi dalam Tanah Berintangan Tinggi: Penyelesaian daripada IEEE Std 80

Apabila mengendalikan rod pembumian dalam tanah yang mempunyai rintangan tinggi, beberapa pelarasan bijak diperlukan untuk mengekalkan rintangan di bawah 2 ohm seperti yang diperlukan oleh piawaian IEC 60364. Menurut Piawaian IEEE 80, merawat tanah dengan bahan seperti tanah liat bentonit atau simen konduktif berkesan dengan baik, mengurangkan rintangan tanah sebanyak kira-kira 60 peratus menurut kajian daripada Kumpulan Kerja IEEE pada tahun 2022. Bagi projek jangka panjang di mana tanah terdiri daripada bahan sukar seperti batu granit atau batu pasir, penggunaan rod yang dipacu bersama dengan konduktor pembumian jejarian sebenarnya memberi prestasi yang lebih baik berbanding hanya bergantung kepada susunan satu rod sahaja. Ujian menunjukkan kombinasi ini biasanya menghasilkan galangan yang kira-kira 35% lebih rendah, menjadikannya pilihan yang lebih bijak untuk keadaan mencabar seperti ini.

Cabaran Iklim Sejuk: Penetrasi Garisan Beku dan Keberkesanan

Rod penggrounan perlu ditanam kira-kira 60 cm di bawah garisan beku apabila bekerja dalam keadaan sejuk beku bagi mengelakkan masalah prestasi sepanjang musim yang berbeza. Menurut Kod NEC 250.53(B), rod ini perlu menembus tanah yang sentiasa lembap sepanjang tahun kerana apabila lapisan atas membeku, ia boleh meningkatkan rintangan bumi sebanyak kira-kira 70%, menurut panduan NESC tahun 2023. Ujian yang dijalankan dalam keadaan Artik pada suhu minus 40 darjah Celsius mendapati bahawa rod keluli tahan karat dengan sambungan istimewa yang tahan kecutan haba kekal berkesan pada kadar kira-kira 92% berbanding hanya 78% untuk pilihan keluli galvanik biasa. Ini memberi kesan yang nyata dalam pemasangan di kawasan sejuk di mana kebolehpercayaan adalah yang utama.

Salutan Inovatif Meningkatkan Jangka Hayat di Kawasan Tropika

Rod penggulingan yang diperbuat daripada keluli beralum copper biasanya terkakis sekitar 0.5mm setahun apabila terdedah kepada udara masin di kawasan beriklim khatulistiwa. Salutan yang memenuhi piawaian IEC 62561-2, khususnya yang diperbuat daripada aloi zink-nikel, dapat mengurangkan kadar kakis ini secara ketara kepada hanya 0.03mm setahun sambil mengekalkan rintangan sentuh di bawah 25 mikro-ohm. Walau bagaimanapun, ujian di lapangan di Asia Tenggara telah menunjukkan sesuatu yang lebih baik. Salutan hibrid yang menggabungkan polimer dengan zink mampu memanjangkan jangka hayat perkhidmatan hingga sekitar 40 tahun, iaitu tiga kali ganda lebih panjang berbanding rod galvanis biasa. Yang lebih menarik, salutan terkini ini juga langsung tidak mengganggu keupayaan rod dalam melupuskan aliran elektrik kilat dengan berkesan.

Soalan Lazim

Apakah fungsi utama rod penggulingan?

Rod penggulingan mengarahkan tenaga elektrik berlebihan daripada sumber seperti kilat ke dalam tanah, seterusnya mencegah kejadian kerosakan kepada sistem elektrik dan mengurangkan lonjakan voltan.

Apakah piawaian antarabangsa utama bagi rod penggulingan?

Piawaian antarabangsa seperti IEC 62305, IEEE Std 80, dan NEC Artikel 250 membimbing amalan rod pembumian di seluruh dunia, memastikan keselamatan dan kekuatan.

Apakah perbezaan antara rod berlapis kuprum dan rod keluli bergalvanis?

Rod berlapis kuprum menawarkan kekonduksian dan ketahanan kakisan yang lebih baik, memenuhi lebih banyak piawaian antarabangsa berbanding keluli bergalvanis, terutamanya di kawasan pinggir pantai.

Mengapakah kedalaman pemasangan penting untuk rod pembumian?

Kedalaman pemasangan memastikan sentuhan tanah dan kekonduksian yang betul, mengurangkan rintangan dan meningkatkan keberkesanan rod pembumian, terutamanya dalam tanah berintangan tinggi.

Bagaimanakah pengeluar memastikan rod pembumian memenuhi piawaian keselamatan?

Organisasi seperti UL menguji rod pembumian untuk mematuhi piawaian, memeriksa parameter seperti keupayaan arus hentakan dan ketahanan kakisan dengan menggunakan keperluan IEC 62561 dan UL 467.
