Bagaimana cara menguji kekonduksian rod pembumian sebelum pemasangan?

Memahami Kekonduktifan Rod Penggandaan dan Keselamatan Sistem

Apa Itu Kekonduktifan Rod Penggandaan dan Mengapa Ia Penting

Kekonduktifan rod penggandaan secara asasnya memberitahu kita sejauh mana kebolehan mereka untuk mengalirkan elektrik dari sumber mana pun ke dalam tanah. Apabila rod mempunyai kekonduktifan yang baik, ia dapat membuang kegagalan elektrik, hentaman kilat, dan pengekalan statik dengan lebih cepat. Ini menjadikan tempat kerja lebih selamat untuk pekerja yang berada di sekitarnya dan membantu melindungi peralatan mahal daripada kerosakan dari masa ke masa. Ambil contoh rod berlapis kuprum, ianya biasanya mengkonduksi elektrik kira-kira lima kali lebih baik berbanding pilihan keluli galvanik biasa. Itulah sebabnya ramai industri dan syarikat telekomunikasi lebih memilihnya, terutamanya apabila berurusan dengan pelbagai jenis tanah di pelbagai tapak pemasangan. Komposisi tanah yang berbeza-beza bermaksud satu saiz tidak sesuai untuk semua apabila melibatkan penyelesaian penggandaan.

Peranan Kekonduktifan Elektrik Dalam Mencegah Kegagalan Sistem

Mendapatkan rintangan laluan pembumian di bawah 25 ohm sangat penting kerana ia menghentikan lonjakan voltan berbahaya yang boleh menyebabkan kebakaran, memusnahkan peralatan, atau malah menyebabkan kejutan elektrik kepada seseorang. Persatuan Ujian Elektrik Antarabangsa telah melakukan kajian mengenai perkara ini pada tahun 2023 dan mendapati sesuatu yang cukup mengejutkan: sistem yang mencapai tahap rintangan tersebut mengalami hampir sembilan daripada sepuluh kegagalan arka kurang berlaku. Apabila kekonduksian berada pada tahap yang betul, keseluruhan sistem elektrik juga lebih mampu mengatasi kejutan kuasa yang mengejut. Transformer tidak mudah terbakar, dan semua komponen elektronik yang halus mempunyai peluang yang jauh lebih baik untuk kekal utuh daripada fluktuasi voltan yang sebaliknya akan memudaratkan.

Salah Faham Biasa Mengenai Ujian Pra-Pemasangan Rod Pembumian

1. Mitos : "Semua rod berprestasi sama dalam tanah yang berbeza."
   Kebenaran: Rintangan tanah berbeza mengikut kandungan kelembapan dan mineral, menjadikan ujian spesifik lokasi diperlukan untuk prestasi yang boleh dipercayai.
2. Mitos : "Pemeriksaan visual sahaja mencukupi untuk memastikan kekonduksian."
   Kebenaran: Kakisan dalaman atau kecacatan pengeluaran biasanya tidak kelihatan tanpa ujian elektrik yang menggunakan alat seperti multimeter atau kaedah empat-titik Wenner.
3. Mitos : "Ujian awal menyebabkan kelewatan projek yang tidak perlu."
   Kebenaran: Ujian pada peringkat awal mengelakkan pemasangan semula yang mahal dan denda peraturan akibat ketidakpatuhan, menjimatkan masa dan sumber pada akhirnya.

Faktor Utama yang Mempengaruhi Kekonduksian Rod Penggandaan

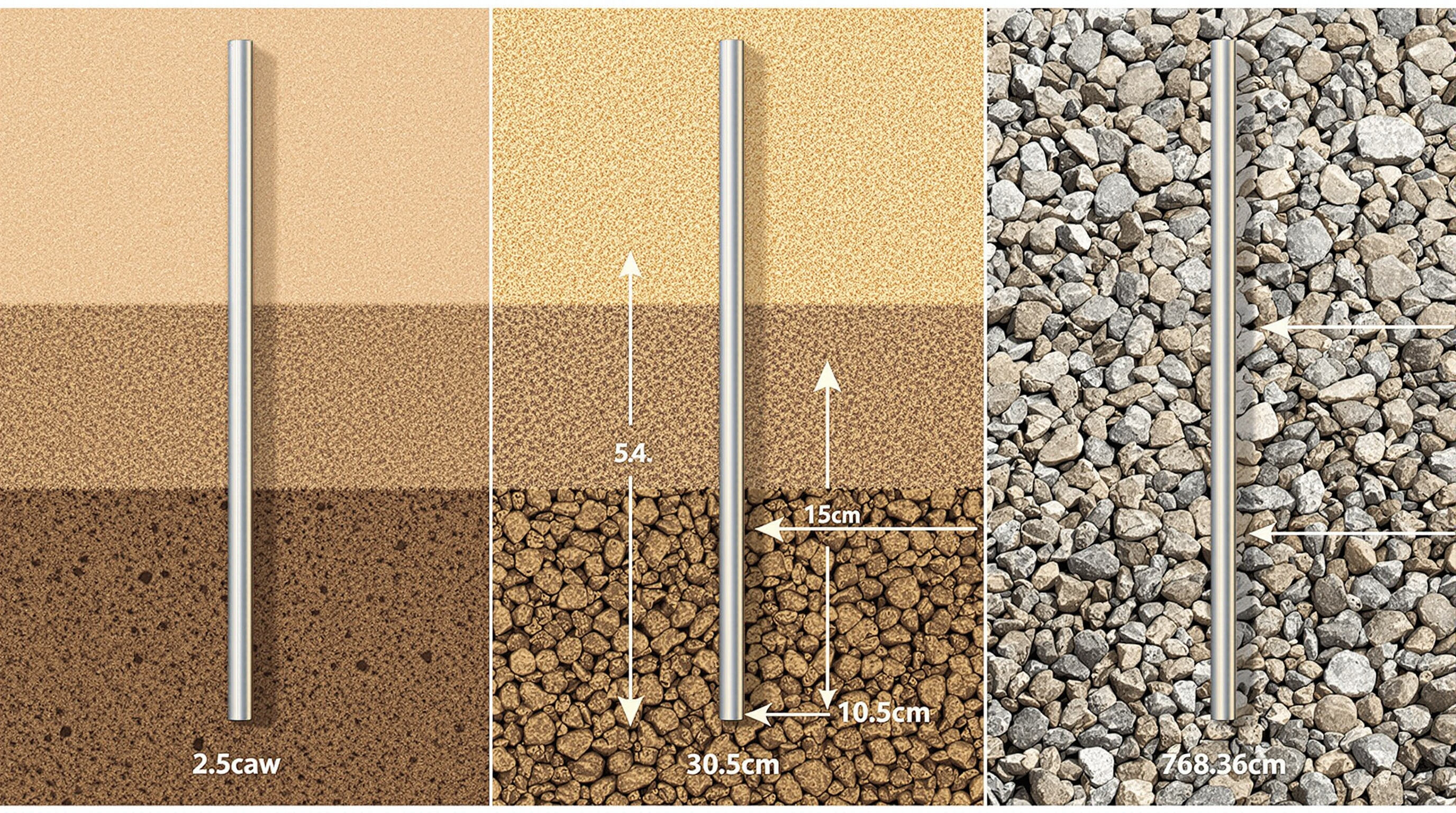

Kerintangan Tanah: Asas Kepada Prestasi Penggandaan yang Berkesan

Kerintangan tanah, diukur dalam ohm-sentimeter (Ω·cm), adalah penentu utama keberkesanan rod penggandaan. Perbezaan jenis tanah memberi kesan ketara kepada tahap rintangan:

Jenis tanah	Kerintangan Biasa (Ω·cm)	Implikasi Prestasi
Lumpur	2,000–5,000	Kekonduksian Optimum
Pasir	20,000–100,000	Memerlukan rod yang lebih dalam atau pelbagai rod
Batu/Kerikil	50,000–500,000	Sering memerlukan rawatan kimia

Apabila tanah menjadi sangat kering, bermaksud ia telah kehilangan lebih daripada 10 peratus kandungan kelembapannya, ini sebenarnya boleh menjadikan keadaan lebih rintangan secara elektrik sehingga 80 peratus menurut beberapa kajian terkini daripada IEEE pada tahun 2023. Walau bagaimanapun, sebelum memasang apa-apa, adalah agak penting untuk melakukan beberapa ujian asas pada tanah itu sendiri. Teknik Wenner empat titik berfungsi dengan baik untuk mengetahui di mana lokasi terbaik untuk meletakkan rod pembumian dan sejauh mana kedalaman yang diperlukan. Tanah liat cenderung untuk memegang air dengan lebih baik, jadi kadangkala hanya meletakkan rod yang berukuran lapan kaki sahaja sudah mencukupi. Tetapi apabila berurusan dengan keadaan tanah yang lebih berpasir, kebanyakan orang biasanya memerlukan rod yang lebih panjang iaitu sekitar dua belas kaki atau lebih malah pelbagai rod yang diletakkan kira-kira enam hingga lapan kaki jauhnya antara satu sama lain bergantung kepada apa yang sebenarnya perlu dipbumikan.

Pengaruh Persekitaran: Kelembapan, Suhu, dan Komposisi Tanah

Keadaan persekitaran memainkan peranan kritikal dalam keberkesanan pembumian:

• Kelembapan : Meningkatkan kekonduksian dengan melarutkan mineral tetapi menjadi tidak berkesan jika paras air tanah turun di bawah kedalaman rod.
• Suhu : Tanah beku (≤0°C) meningkatkan rintangan sebanyak 5–10 kali; suhu tinggi (>35°C) mengurangkan keupayaan menahan kelembapan, seterusnya merosakkan prestasi.
• Komposisi : Tanah berasid garam meningkatkan kekonduksian tetapi mempercepatkan kakisan, manakala tanah yang padat atau berbatu menghadkan sentuhan antara rod dan bumi.

Pemboleh ubah ini menyebabkan keanjakan rintangan sebanyak 30–70% mengikut musim dan lokasi, menekankan keperluan penilaian dinamik dan pelarasan rekabentuk.

Mengaplikasikan Hukum Ohm kepada Teknik Pengukuran Rintangan Pembumian

Hukum Ohm (V = IR) membentuk asas penilaian rintangan pembumian, membolehkan juruteknik mengaitkan voltan, arus, dan rintangan semasa ujian di lapangan. Prinsip ini menyokong:

1. Mengira panjang rod yang diperlukan berdasarkan data tanah.
2. Mengesahkan keputusan dalam ujian kejatuhan keupayaan.
3. Mengenal pasti keanehan seperti peningkatan mendadak (>50Ω dalam sistem perumahan).

Sebagai contoh, menyuntikkan 1A ke dalam rod di dalam tanah 10,000 Ω·cm dengan penurunan voltan yang diukur sebanyak 25V menunjukkan rintangan 25Ω—memenuhi ambang piawaian tetapi memerlukan pemantauan dalam persekitaran yang berubah-ubah.

Kaedah Ujian Piawaian dan Lanjutan untuk Rod Pendawaian Bumi

Pemeriksaan Awal Menggunakan Multimeter untuk Mengesan Kekonduksian Rod Pendawaian Bumi

Kebanyakan teknik bermula pemeriksaan mereka dengan multimeter biasa untuk menguji kesinambungan asas dan mengesan masalah besar seperti wayar putus atau masalah kakisan yang serius. Apabila memeriksa rintangan antara rod pembumian dan elektrod sementara, ujian ringkas ini membantu mengesan kegagalan konduktif dengan cepat. Nombor juga penting—piawaian industri secara amnya mencari bacaan di bawah 25 ohm untuk rumah dan sekitar 5 ohm untuk instalasi industri yang lebih besar. Perlu dinyatakan juga bahawa walaupun ujian ini memberikan amaran keselamatan dengan cepat, ia tidak memberitahu keseluruhan cerita. Setelah mendapat keputusan permulaan ini, teknik yang berpengalaman mengetahui bila perlu menyiasat lebih mendalam dengan menggunakan alat diagnostik yang lebih canggih bergantung kepada apa yang mereka lihat semasa laluan pertama.

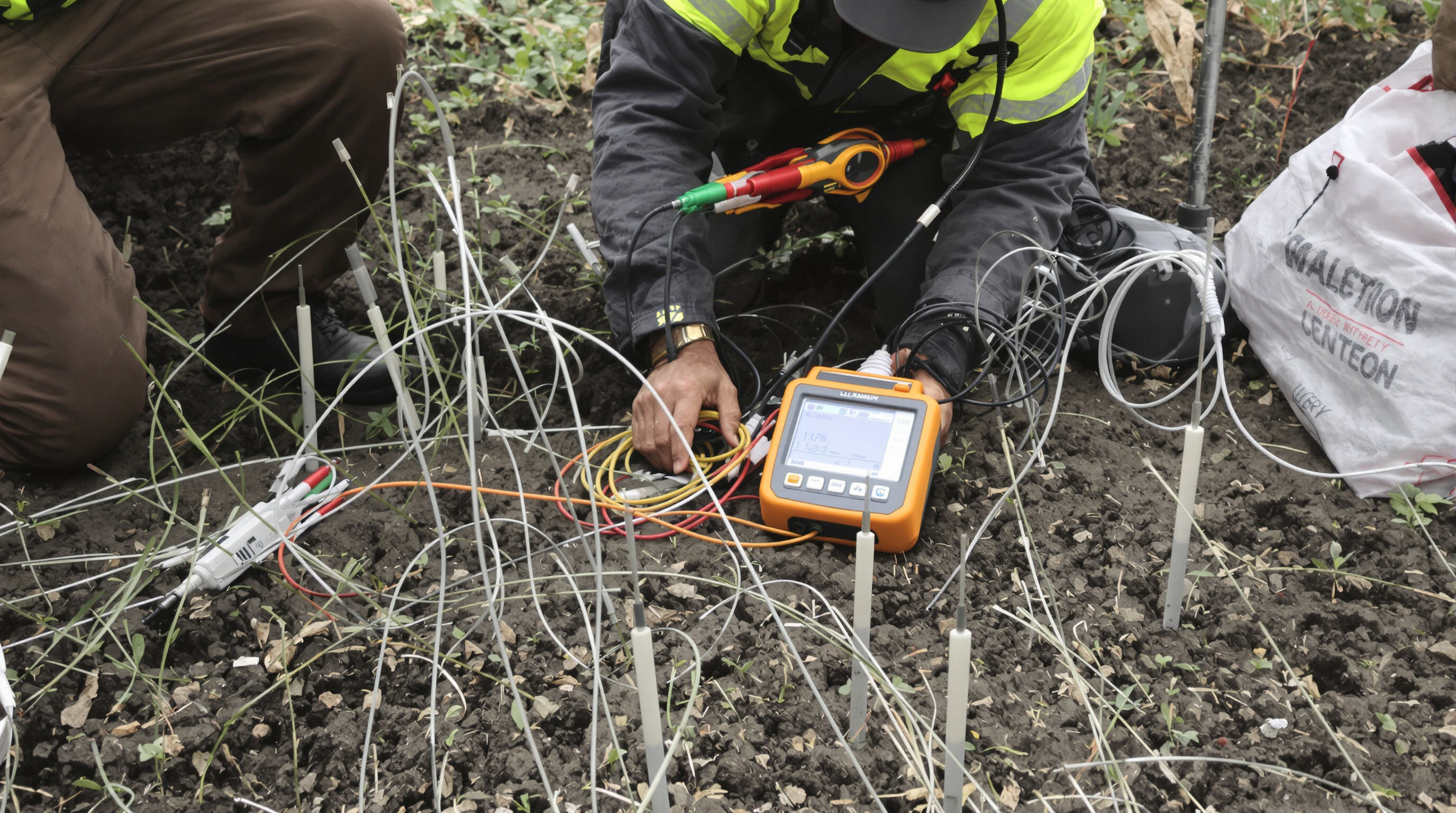

Kaedah Empat-Titik Wenner untuk Penilaian Tanah dan Rod yang Tepat

Daripada semua teknik yang sedia ada, pendekatan Wenner empat titik masih menonjol sebagai kaedah yang paling boleh dipercayai untuk mengukur rintangan tanah. Persediaan ini melibatkan penempatan elektrod pada sela yang sekata, biasanya antara 10 hingga 30 meter jauhnya. Arus kemudiannya diinjekkan ke dalam tanah sambil mengukur jumlah voltan yang turun di antara titik-titik ini, yang membantu menentukan nilai-nilai rintangan pada kedalaman tanah yang berbeza. Penyelidikan menunjukkan kaedah ini dapat mengurangkan kesilapan pengukuran sebanyak kira-kira 60 hingga 80 peratus berbanding kaedah asas yang lain. Ini memberi perbezaan yang besar apabila jurutera perlu mereka bentuk sistem pembumian yang sesuai, terutamanya di kawasan di mana keadaan tanah kerap berubah atau secara semulajadinya tidak stabil.

Ujian Rintangan Sentuh Dua-Titik: Bilakah Digunakan dan Hadnya

Kaedah ini secara asasnya memeriksa berapa banyak rintangan yang wujud antara rod pembumian dan titik rujukan bumi yang telah ditetapkan, seringkali sesuatu seperti paip air logam yang berjalan melalui bangunan. Ini berguna apabila cuba meningkatkan sistem lama kerana memasukkan probe tambahan ke dalam tanah tidak praktikal dalam banyak kes. Tetapi terdapat satu kelemahan yang perlu disebutkan di sini. Pendawaian sedia ada dalam bangunan kadangkala mencipta laluan pembumian alternatif yang mengganggu pengukuran, menjadikan nombor kelihatan secara artifisial lebih tinggi sekitar 15 hingga mungkin 30 peratus. Julat kesilapan sebegini bermaksud juruteknik perlu mendekati teknik ini dengan berhati-hati. Untuk aplikasi yang sangat penting di mana ketepatan adalah keutamaan, pastikan untuk menyemak semula keputusan dengan prosedur ujian tiga atau empat titik yang betul dahulu sebelum membuat sebarang keputusan akhir berdasarkan bacaan ini sahaja.

Pembandingan antara Penguji Pembumian Jenis Klip dan Penguji Rintangan Bumi Digital

Ciri	Penguji Klip	Penguji Rintangan Bumi Digital
Ketepatan	±10% (sesuai untuk sistem berbilang rod)	±2% (sesuai untuk rod berdiri sendiri)
Kelajuan	2–3 minit setiap ujian	10–15 minit dengan probe
Terbaik Untuk	Pemeriksaan Pemeliharaan	Pengesahan sebelum pemasangan

Penguji jenis klip unggul dalam persekitaran hidup dan menjimatkan masa tetapi tidak boleh diharapkan untuk sistem elektrod tunggal. Penguji digital memberikan kepersisan sekelas makmal tetapi memerlukan persediaan lebih dan paling sesuai untuk penstratan sistem baharu.

Alat Moden: GPS, Pengelog Data, dan Sensor Persekitaran dalam Pengujian

Peralatan ujian moden kini dilengkapi dengan GPS terbina untuk menanda lokasi pengukuran diambil, serta pencatat data Bluetooth yang menjana laporan kepatuhan tanpa sebarang input manual diperlukan. Beberapa model malah mempunyai sensor yang memeriksa tahap kelembapan tanah di tapak secara langsung, melaraskan bacaan rintangan mengikut keadaan sebenar di sekelilingnya. Kajian dari tahun lepas menunjukkan bahawa pelarasan sedemikian boleh meningkatkan ketepatan sehingga lebih kurang 22% apabila bekerja dengan bahan pembumian. Kesemua peningkatan teknologi ini membantu individu membuat keputusan yang lebih baik di lapangan sambil membawa kaedah lama selari dengan keperluan sebenar grid pintar masa kini.

Aplikasi Realiti dan Kajian Kes dalam Ujian Pra-Pemasangan

Kegagalan Pembumian Menara Telekom disebabkan Rod Pembumian Tidak Diuji

Sebuah menara telekomunikasi di sepanjang pantai tumbang tahun lepas akibat sambaran kilat kerana tiada sesiapa pernah menguji rod pembumian tersebut. Apabila jurutera menyiasat punca kegagalan, mereka mendapati hanya 28 peratus kekonduksian yang diperlukan sahaja yang tinggal dalam sistem. Air masin dari lautan berhampiran telah memusnahkan segala-galanya secara beransur-ansur. Keseluruhan kekacauan ini akhirnya menelan kos sebanyak kira-kira $410k untuk peralatan yang rosak dan perkhidmatan terganggu selama tiga hari berturut-turut menurut kajian yang diterbitkan dalam Jurnal Keselamatan Elektrik Antarabangsa. Kejadian ini benar-benar menunjukkan betapa pentingnya mengikuti garis panduan ASTM F855 yang mewajibkan pemeriksaan kekonduksian sebelum memasang sebarang infrastruktur di kawasan yang mempunyai risiko kakisan secara semulajadi.

Memastikan Kepatuhan di Loji Industri dengan Pengujian Rod Pembumian yang Betul

Kemudahan industri yang memperkenalkan proses pengesahan tiga peringkat berjaya mengurangkan kegagalan berkaitan bumi sebanyak 63% (Laporan NFPA 2022):

1. Pemetaan ketahanan tanah melalui kaedah Wenner empat-titik
2. Pengesahan rod-kepada-bumi menggunakan alat uji klem
3. Ujian tahunan dengan sensor berdaya IoT

Pendekatan ini memenuhi piawaian IEEE 80 dan membantu mengelakkan penalti OSHA, yang puratanya ialah $156,000 bagi setiap pelanggaran keselamatan elektrik.

Mengesahkan Kekonduksian dalam Sistem Perlindungan Kilat Kediaman

Pemilik rumah di kawasan berisiko tinggi kilat meningkatkan keselamatan dengan memastikan kekonduksian rod pembumian melebihi 90% spesifikasi pengeluar. Institut Perlindungan Kilat melaporkan sistem yang diuji dengan betul mengurangkan risiko kebakaran sebanyak 81% berbanding pemasangan yang tidak disahkan. Langkah-langkah penting termasuk:

• Ujian multimeter untuk mengesahkan integriti rod (kekonduksian ≥ 5.0 S/m)
• Analisis pH tanah di sekitar zon pemasangan
• Ujian kejatuhan keupayaan untuk mengesahkan jumlah rintangan sistem di bawah 25Ω

Contoh-contoh ini menunjukkan bahawa ujian sebelum pemasangan secara menyeluruh meningkatkan hasil keselamatan di kalangan sektor perumahan, perindustrian, dan telekomunikasi.

Kecenderungan Masa Depan dalam Pengukuran Rintangan Tanah dan Sistem Pembumian Pintar

Pengintegrasian IoT untuk Pemantauan Secara Real-Masa bagi Kekonduktifan Elektrik Rod Tanah

Sistem pembumian yang dihubungkan dengan teknologi IoT telah mula menggunakan sensor tanpa wayar untuk pemeriksaan berterusan bagi rintangan tanah dan keberkesanan rod pembumian dalam mengalirkan elektrik. Kemudahan yang melaksanakan pemantauan secara real-masa ini mengalami masalah elektrik sehingga 1.5 kali lebih sedikit berbanding tempat-tempat yang masih menggunakan ujian manual secara berkala setiap beberapa bulan. Sistem ini memantau faktor-faktor penting seperti tahap kelembapan udara, yang menjadi sangat penting apabila kelembapan turun di bawah 20%, selain memerhatikan perubahan pada keupayaan bumi. Apabila pengukuran melebihi tahap keselamatan yang ditetapkan mengikut garis panduan IEEE terkini pada 2023, sistem akan menghantar amaran supaya juruteknik dapat menyiasat sebelum sebarang kegagalan berlaku.

Perubahan Peraturan ke Arah Pengujian Rod Pembumian Sebelum Pemasangan Secara Wajib

Selepas kemaskini terbaru kepada peraturan NFPA 780-2024, 46 negeri di seluruh Amerika telah mula mengkehendaki pemeriksaan bebas ke atas keberkesanan konduktiviti tanah bagi semua kerja pembinaan komersial. Peraturan ini secara khusus memerlukan kaedah Wenner empat titik yang dikenali apabila menguji tanah tersebut, iaitu secara asasnya memastikan ia tidak menunjukkan lebih daripada 25 ohm rintangan dalam keadaan tanah biasa. Kepentingan ini menjadi jelas selepas laporan FEMA dikeluarkan pada tahun 2023 yang menunjukkan hampir satu pertiga daripada kejadian kerosakan akibat kilat di kilang dan gudang berlaku disebabkan oleh tiada siapa yang sebenarnya menguji sistem pembumian mereka terlebih dahulu. Temuan ini benar-benar menyerlahkan mengapa prosedur pengujian yang konsisten dan berpandukan sains telah menjadi begitu penting dalam piawaian keselamatan.

Soalan Lazim

Apakah tujuan konduktiviti tanah?

Kekonduktifan rod pembumian adalah penting untuk membolehkan kegagalan elektrik, kenaan kilat, dan pengekalan statik dibebaskan secara berkesan ke dalam tanah, meningkatkan keselamatan dan melindungi peralatan.

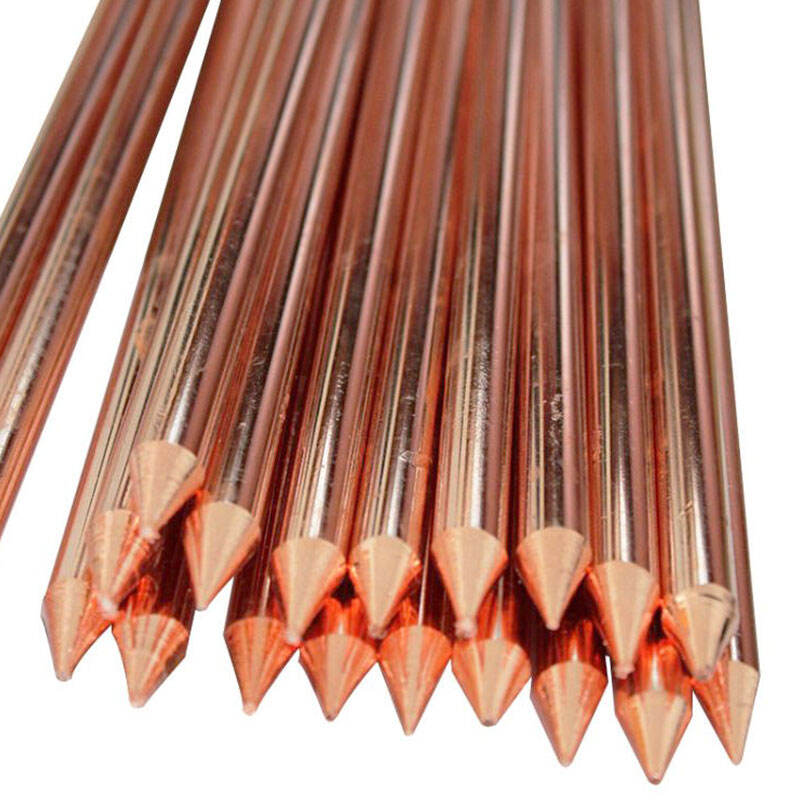

Mengapa rod berlapis kuprum memberi prestasi yang lebih baik berbanding keluli berlapis zink (galvanized steel)?

Rod berlapis kuprum biasanya mengalirkan elektrik sebanyak lima kali lebih baik berbanding keluli berlapis zink biasa, menjadikannya lebih disukai dalam industri yang berurusan dengan pelbagai jenis tanah.

Apakah kesan keperdayaan tanah terhadap keberkesanan rod pembumian?

Keperdayaan tanah mempunyai pengaruh yang besar terhadap prestasi pembumian, di mana keperdayaan rendah (contoh: tanah liat) memberikan kekonduktifan yang optimum, manakala keperdayaan tinggi (contoh: pasir) mungkin memerlukan tambahan rod atau rawatan kimia.

Bagaimanakah faktor persekitaran mempengaruhi kecekapan pembumian?

Faktor persekitaran seperti kelembapan, suhu, dan komposisi tanah boleh menyebabkan perubahan rintangan dalam sistem pembumian, menjejaskan keselamatan dan kecekapan.

Apakah beberapa kaedah piawai untuk menguji kekonduksian rod pembumian?

Kaedah piawai termasuk semakan multimeter untuk ujian awal, kaedah Wenner empat titik untuk resistiviti tanah, dan penguji rintangan bumi berjenis clamp-on dan digital untuk penilaian yang tepat.
